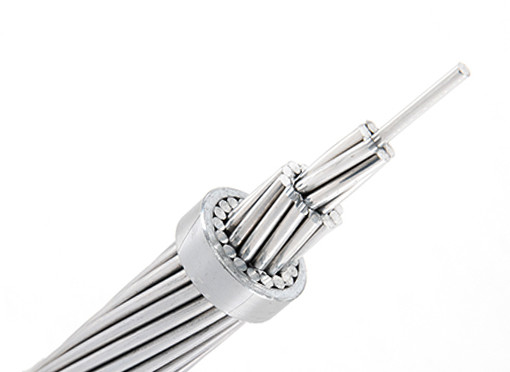

알루미늄 도체 강 강화된 강심 알루미늄 연리선 관리인
보강된 강심 알루미늄 연리선 관리인 또는 알루미늄 도체 강철은 벌거벗은 가공 송전으로서 그리고 중요하고 이차적 분배 케이블로서 사용됩니다. 강심 알루미늄 연리선은 그것의 의존성과 강도 대 중량비 때문에 지주목과 전송 탑과 다른 건물에 모든 실용적 전폭의 용도에 적합합니다.

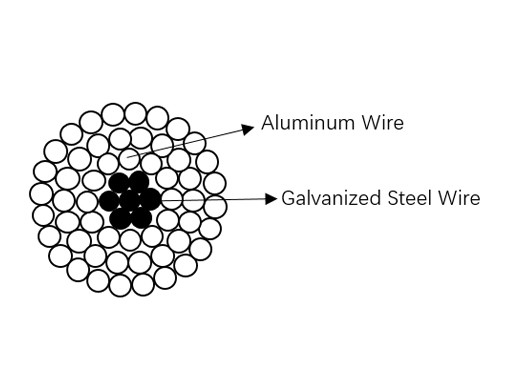

| 코드 | 구조 | 지역 | 지름 | 부하 정지 |
DC 20C에 있는 저항 |
중량 | 전류용량 | ||||
| Al | 강철 | TACIR | ZTACIR | ||||||||
| 부정./mm | mm2 | 밀리미터 | 나트 | Ω/km | Kg / 킬로미터 | A | |||||
| 160/40 | 18/3.37 | 7/2.65 | 199.16 | 17.04 | 65.06 | 0.1759 | 730 | 771 | 957 | ||
| 200/45 | 17/3.87 | 7/2.85 | 244.62 | 18.87 | 76.87 | 0.1412 | 883 | 890 | 1105 | ||
| 200/50 | 17/3.87 | 7/2.95 | 247.81 | 19.01 | 80.39 | 0.1409 | 906 | 892 | 1110 | ||
| 250/45 | 18/4.20 | 7/2.85 | 294.04 | 20.64 | 82.64 | 0.1141 | 1019 | 1017 | 1268 | ||
| 250/40 | 18/4.13 | 7/2.75 | 290.96 | 20.51 | 81.12 | 0.1143 | 996 | 1014 | 1264 | ||
| 240/55 | 18/4.13 | 7/3.20 | 297.43 | 20.82 | 93.12 | 0.1169 | 1083 | 1007 | 1138 | ||
| 240/50 | 18/4.71 | 7/3.00 | 290.62 | 20.55 | 88.13 | 0.1157 | 1032 | 1000 | 1131 | ||
| 315/55 | 18/4.71 | 7/3.20 | 396.92 | 23.15 | 104.06 | 0.0907 | 1266 | 1182 | 1479 | ||
| 315/50 | 18/4.71 | 7/3.00 | 363.10 | 22.91 | 97.20 | 0.0910 | 1232 | 1176 | 1471 | ||
| 330/60 | 18/4.81 | 7/3.30 | 386.95 | 23.68 | 109.70 | 0.0869 | 1329 | 1216 | 1522 | ||
| 350/55 | 20/4.71 | 7/3.20 | 404.77 | 24.19 | 109.33 | 0.0819 | 1379 | 1262 | 1580 | ||
