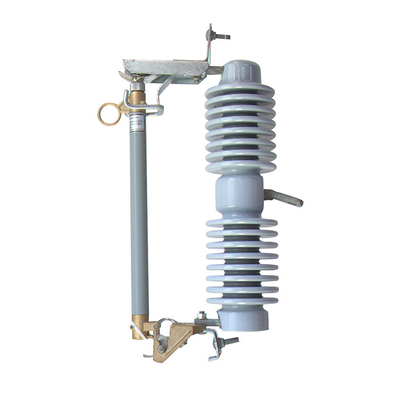

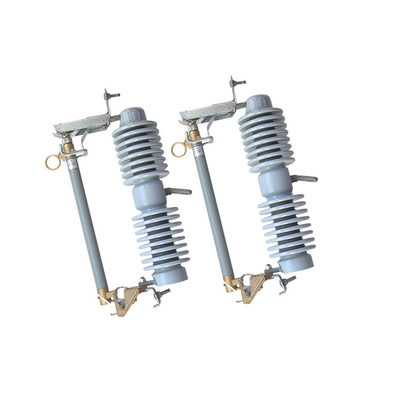

고전압 야외 세라믹 드롭아웃 퓨즈 35 킬로볼트 차단 스위치 퓨즈
하락 퓨즈는 두 파트로 구성됩니다 :
절연성 브라켓과 퓨즈 튜브. 고정 접접은 2 절연성 브라켓 끝에 설치되고, 가동 접촉자가 퓨즈 튜브의 양쪽 끝에 설치되고, 퓨즈 튜브가 안쪽 전호 끄기 튜브와 외층으로 구성됩니다.
그것은 페놀릭 지관 또는 에폭시 유리관으로 구성됩니다. 부하 탈락 퓨즈는 부하 전류를 나누고 결합시키기 위해 탄력 있는 보조 접점과 전호 끄기 커버를 강화합니다.
1. 작은 사이즈, 경량, 충돌하기 위한 저항력, 스위치 캐빈의 용도에 적합한 교통, 탄력적 설치 동안 어떤 충돌 파손.
2. 특수 구조물, 전체적 압축 성형, 어떤 공기 간극, 좋은 실링 성능, 방습과 방폭 3. 큰 연면 거리, 좋은 소수성, 강한 내얼룩성, 안정적인 성능과 절감 연산 유지관리. 4. 산화 아연 바리스터, 작은 누설 전류, 느린 노화, 긴 서비스 라이프의 유일 공식.
5. DC 기준 전압, 직사각형 유량 용량과고 전류와 큰 흐름으로 내성 능력은 표준 요구 사항 보다 더 높습니다.
| 자기 드롭 아웃 퓨즈 생성물 파라미터 | ||||||||
| 타입 | 정격 전압 (KV) |
정격 전류 (A) |
차단 전류 (A) |
뇌 임펄스 전압(BIL) |
상용 주파 위하스탠드 전압 |
크리페이지 거리 |
중량 (킬로그램) |
차원 (센티미터) |
| ST3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11 | 51×38×16 |
| ST3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| ST3-24/100F | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| ST3-24/200F | 24-27 | 200 | 12000 | 150 | 65 | 540 | 12 | 51×38×16 |
| ST4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| ST4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
| ST4-33/100F | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| ST4-33/200F | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
