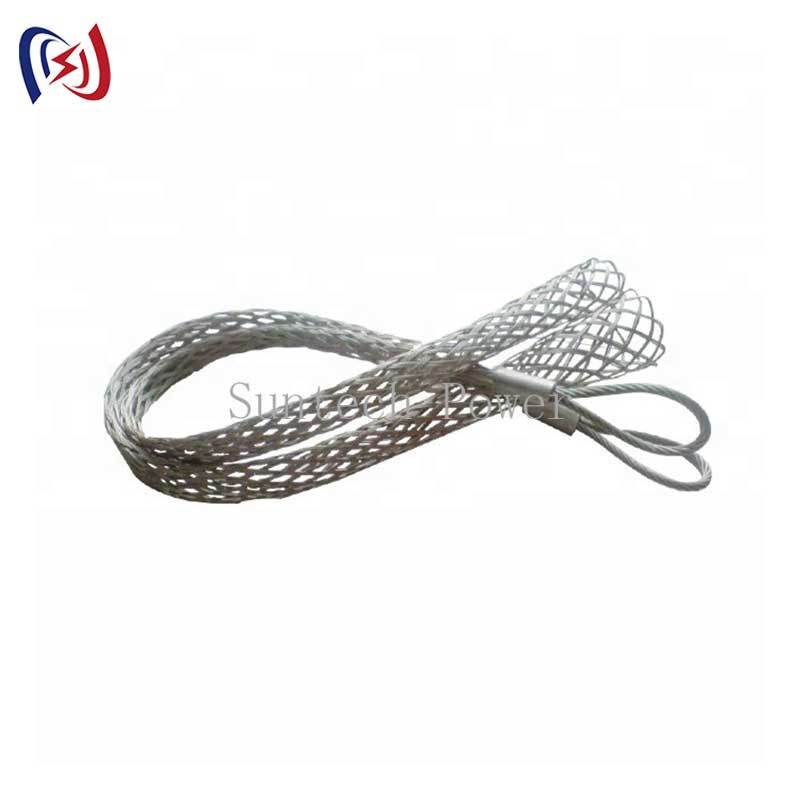

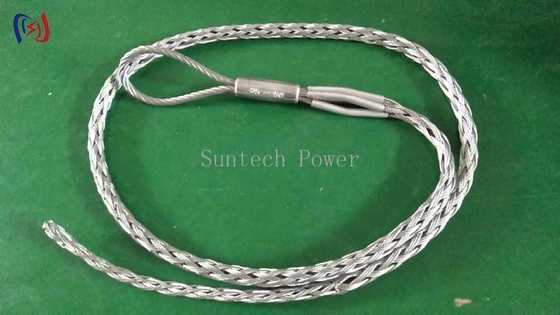

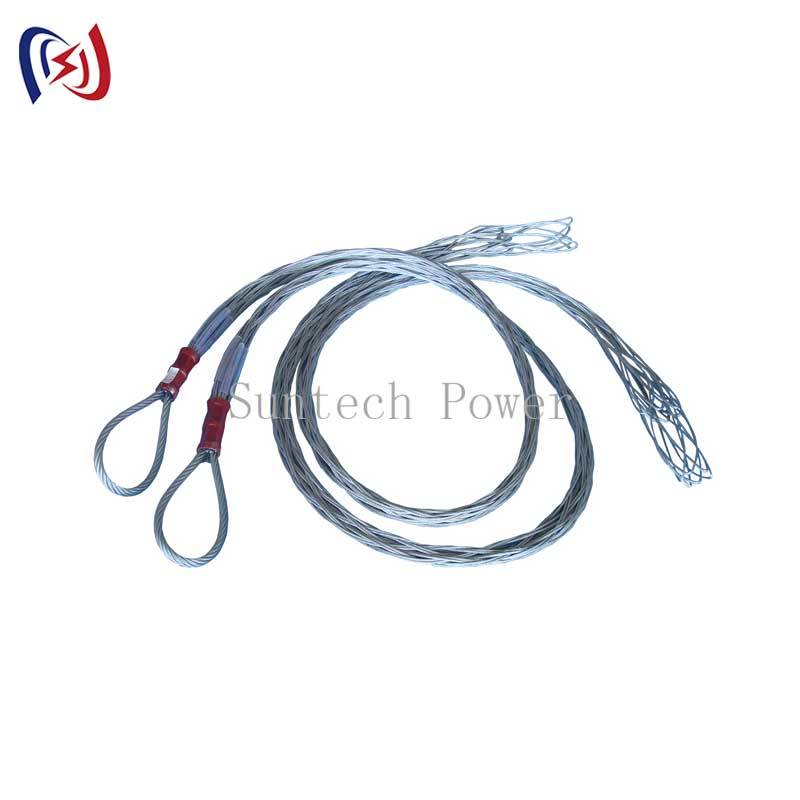

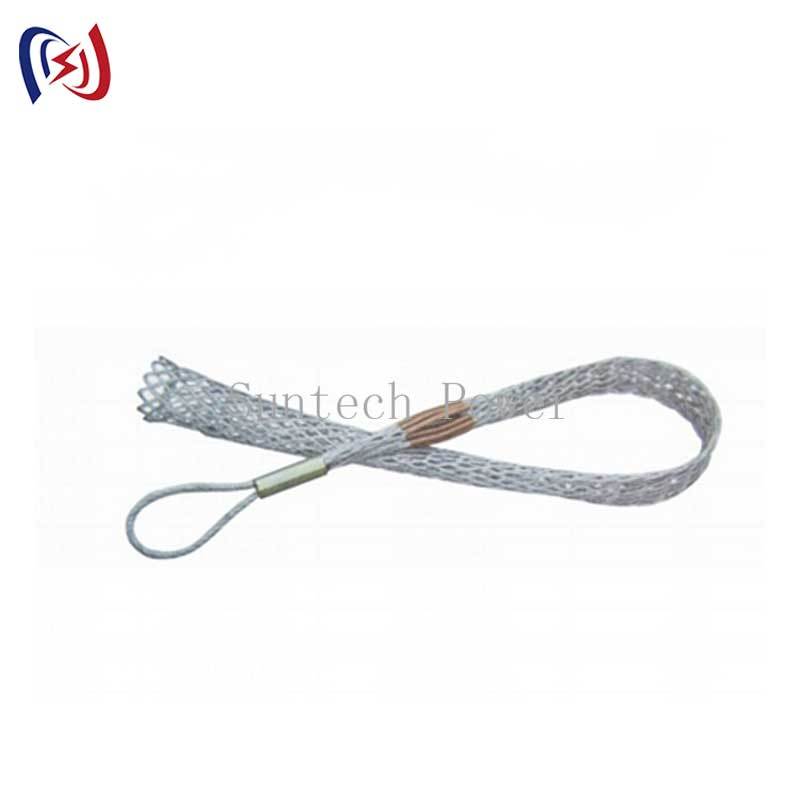

전력선 건설용 케이블 메쉬 삭 조인트 헤비 듀티 종단 시스템
핵심 설계 특징
작동상의 장점
✔ 균일한 압력 분포로 케이블 절연 손상 방지
✔ 기존 케이블 그립에 비해 40% 더 빠른 설치
✔ 부식 방지(가혹한 환경을 위한 ISO 9227 C5-M 등급)
✔ 빠른 교체 슬리브 시스템(도구 없이 <90 seconds)
✔ 시각적 장력 표시가 있는 통합 하중 표시기
안전 인증
✔ IEC 60502 케이블 액세서리 표준 준수
✔ IEEE 404 케이블 조인트 테스트 요구 사항
✔ HV 적용을 위한 EN 50393 케이블 액세서리
✔ 불꽃을 발생시키지 않는 재료(ATEX Zone 2 준수)
유지 관리 사양
• 자체 세척 메쉬 디자인으로 윤활 불필요
• 표준 도구를 사용하여 현장에서 교체 가능한 마모 부품
• 10,000 사이클 서비스 수명 보장
• 장기 식별을 위한 UV 저항성 마킹
일반적인 응용 분야
➪ HV 케이블 인발 종단
➪ 해저 케이블 설치
➪ 지하 케이블 인발 헤드
➪ 임시 케이블 지지 시스템
➪ 케이블 접합 장력 유지
| 품목 번호 | 모델 |
해당 케이블 직경 (mm) |
정격 하중 (KN) |
무게 (kg) |
| 21361 | SWL-16 | Φ12-16 | 10 | 0.8 |
| 21362 | SWL-20 | Φ16-20 | 10 | 0.8 |
| 21363 | SWL-25 | Φ20-25 | 15 | 1.0 |
| 21364 | SWL-37 | Φ25-37 | 15 | 1.0 |
| 21365 | SWL-50 | Φ37-50 | 15 | 1.0 |
| 21366` | SWL-60 | Φ50-60 | 25 | 2.4 |
| 21367 | SWL-80 | Φ60-80 | 25 | 2.4 |
| 21368 | SWL-100 | Φ80-100 | 25 | 2.4 |
| 21369 | SWL-120 | Φ100-120 | 30 | 2.6 |
| 21370 | SWL-150 | Φ120-150 | 30 | 2.6 |
