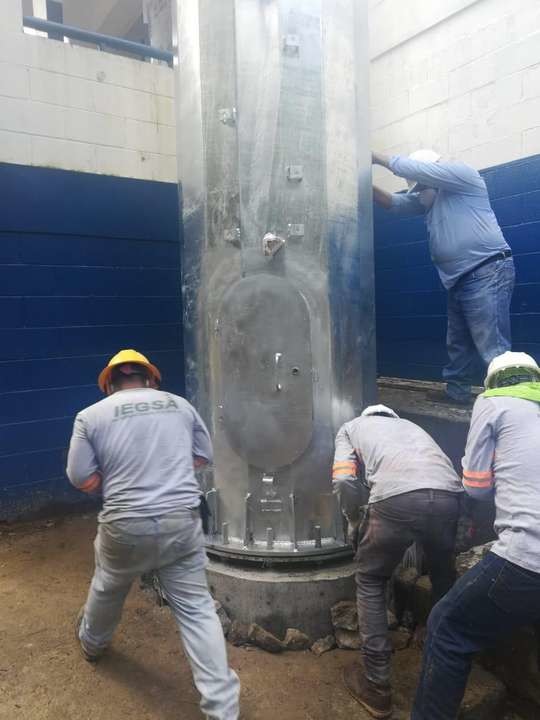

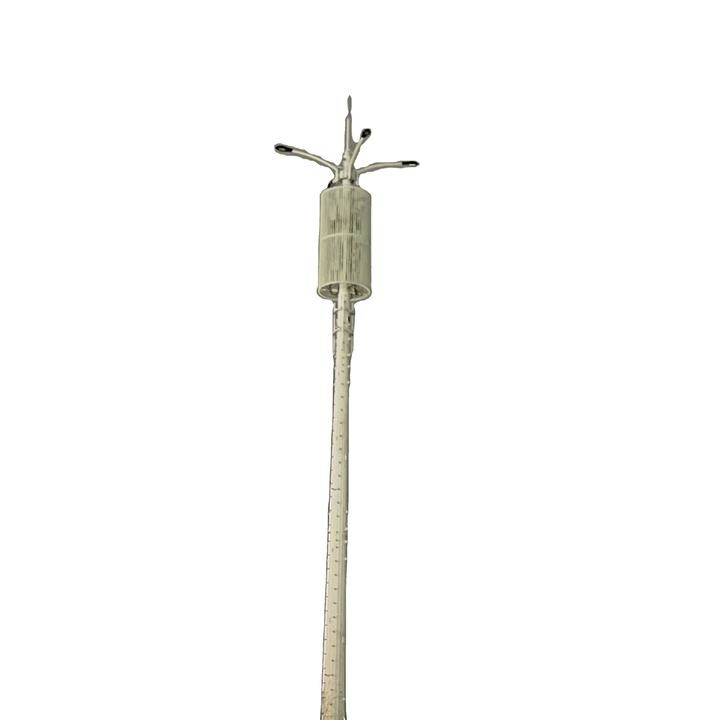

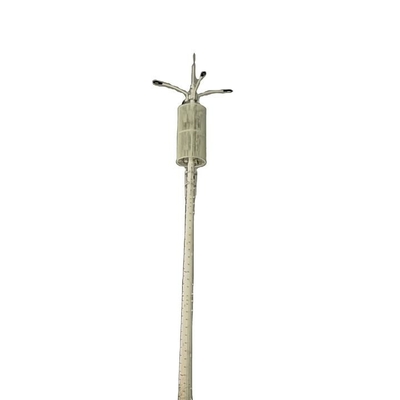

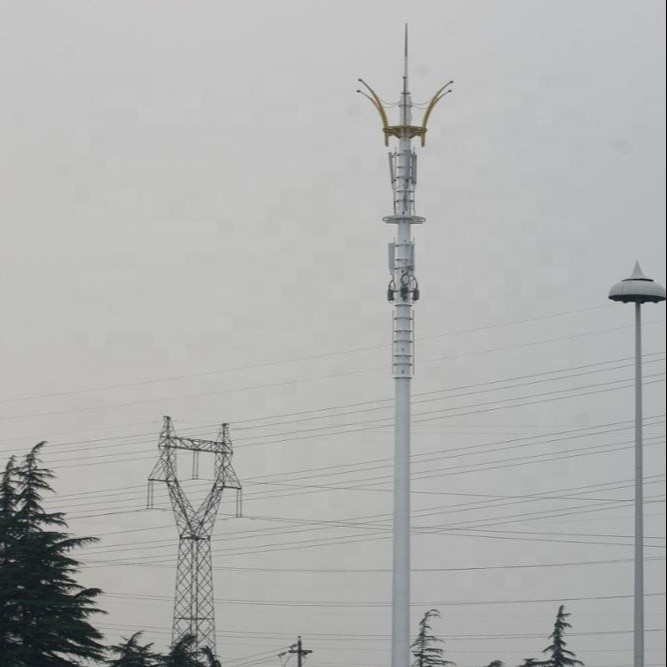

20m 텔레콤 단극 철 통신 탑 공사장
선테크파워 그룹이 가장 큰 조달 중 하나라고, China.Our 그룹 브랜치 회사와 공장에서 공학과 수축성이 있는 그룹 회사는 26년 이상을 이미 전력의 분야에 관여했습니다.
빠른 세부 사항 :
1. 설계 코드 TIA/EIA-222-G/F 구조 철골
2. 그라데밀드 스틸하이 인장 응력 GB/T 700 :Q235B, Q235C,Q235DGB/T1591 :Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025 : S235JR, S235J0, S235J2EN10025 : S355JR, S355J0, S355J2
3. 250 킬로미터 / Ｈ에 달하는 설계 풍속
4. 허용 처짐 0.5 ~1.0 급 작전속력
5. 장력 강도 (Mpa) 360~510470~630
6. 힘 (t≤16mm) (Mpa)에게 355235를 양보하세요
7. 신장 (%) 2024
8. 충격 강도 KV (J) 27 (20' Ｃ) ---Q235B (S235JR)27 (20' Ｃ)--- Q345B (S355JR)27 (0' Ｃ)--- Q235C (S235J0)27 (0' Ｃ)--- Q345C (S355J0)27 (-20' Ｃ)--- Q235D (S235J2)27 (-20' Ｃ)--- Q345D(S355J2)
9. 볼트와 너트 등급 4.8, 6.8, 8.8
10. 표준 포미케니컬 특성
10.1 볼트 ISO 898-1
10.2 핵심 ISO 898-2
10.3 세탁기 ISO 6507-1
11. 차원에 대하여 표준입니다
11.1 볼트 DIN7990, DIN931, DIN933 ;
11.2 핵심 ISO4032, ISO4034 ;
11.3 세탁기 DIN7989, DIN127B, ISO7091
12. 용접 방법 이산화탄소가 보호하 라고 아크 용접 & 서브머지 아크 용접이 (봤습니다)
빠른 세부 사항 :
자립 철탑은 거의 모든 무선 통신 응용프로그램에 어울립니다. 자립 철탑
일반적으로 고체 로드 또는 파이프 또는 각으로부터 만들어진 3 또는 네 측면 격자형 구조가 되세요. 자립 철탑
공간 요구 사항이 제한되는 설치에 이상적입니다.
원거리 통신 탑 상품 기술과 대부분의 매개 변수
| 아니오. | 기술 | 세부 내역과 주요 설계 파라메터 |
| 1 | 설계 코드 | ANSI/TIA222G, 유럽 표준과 다른 사람 |
| 2 | 디자인 로딩 |
1. 전세계에 고객들에 의해 특정한 것마다 안테나 부하 지역. 2. 고객들에 의해 요청된 것마다 풍속. 3. 전환 & 비틀림 각, 노출 범주, 고객들에 의해 특정한 것마다 지형학적 범주. |
| 4 | 구조 분류 | II |
| 5 | 용융 아연 도금 | ISO 1461 2009, ASTM A123 |
| 6 | 강철 등급 |
1. 고강도 저합금 구조용 강철 : ASTM Gr60으로 동등한 Q420B 2. 고강도 저합금 구조용 강철 : ASTM Gr50 또는 S355JR로 동등한 Q345B 3. 탄소 구조용 강철 : ASTM A36 또는 S235JR로 동등한 Q235B |
| 7 | 볼트와 핵심 | 주로 ISO 898 등급 6.8과 8.8 볼트 |
| 8 | 재단 | 50KPa, 100KPa, 150KPa는 주로 베어링 캐패시티를 손상시킵니다. |
| 9 | 타워형 |
1. 3 다리 본인은 각도 탑을 지원했습니다 2. 3 다리 본인은 관형 타워를 지원했습니다 3. 4 다리 본인은 각도 탑을 지원했습니다 4. 4 다리 본인은 관형 타워를 지원했습니다 5. 지선 부전주 6. 단극 탑 7. 카무플라주 탑 : 코코넛과 다른 사람인 소나무인 야자나무는 나무에 오릅니다 8. RDS 탑 : 빠른 배치 사이트 / 탑 9. 지붕 탑 10. 현명한 막대기 |
| 10 | 보증 |
1. 철탑 결구 : 10년 2. 카무플라주 탑 a. 짖는 소리 : 10년 비. 가지와 잎 : 3년 |
| 11 | 확률년 | 50년 |
| 12 | 부속물 |
1. 페인트 장비 (ICAO 표준) : 프라이머, 빨간 인터내셔널 오렌지 /와 백상 아색을 포함하는 식수 기반을 둔 아크릴 부식 방지 도료 2. 항공 빛 : 48V/220V 겹빛과 단일광 & 태양 광선 3. 전격적 시스템 : 70mm2 G/Y 구리 케이블 하부 도체 또는 클램프와 25x3mm 구리 평평한 테이프와 구리 코팅강 버스바와 함께 또는 고객들에 의해 특정한 것마다로서의 피뢰침. 4. 접지 시스템 : 동 피복강 스트랜드 케이블과 돌기들 기타 등등으로 또는 고객들에 의해 특정한 것마다로서의 어싱 로드. 5. 고객들에 의해 특정한 것마다 ACDB 6. 울타리가 쳐지는 것 : 레이저 와이어와 게이트와 말뚝 울타리 울타리와 와이어 메쉬 울타리. 7. 추락 감쇄 시스템 : GB와 CE 인증서 추락 감쇄 시스템. 8. 광 케이블 : 고객에 의해 특정한 것마다로서 9. 생성기 : 고객에 의해 특정한 것마다로서 10. 덮개와 생성기 새장 : 고객들에 의해 특정한 것마다로서 |
