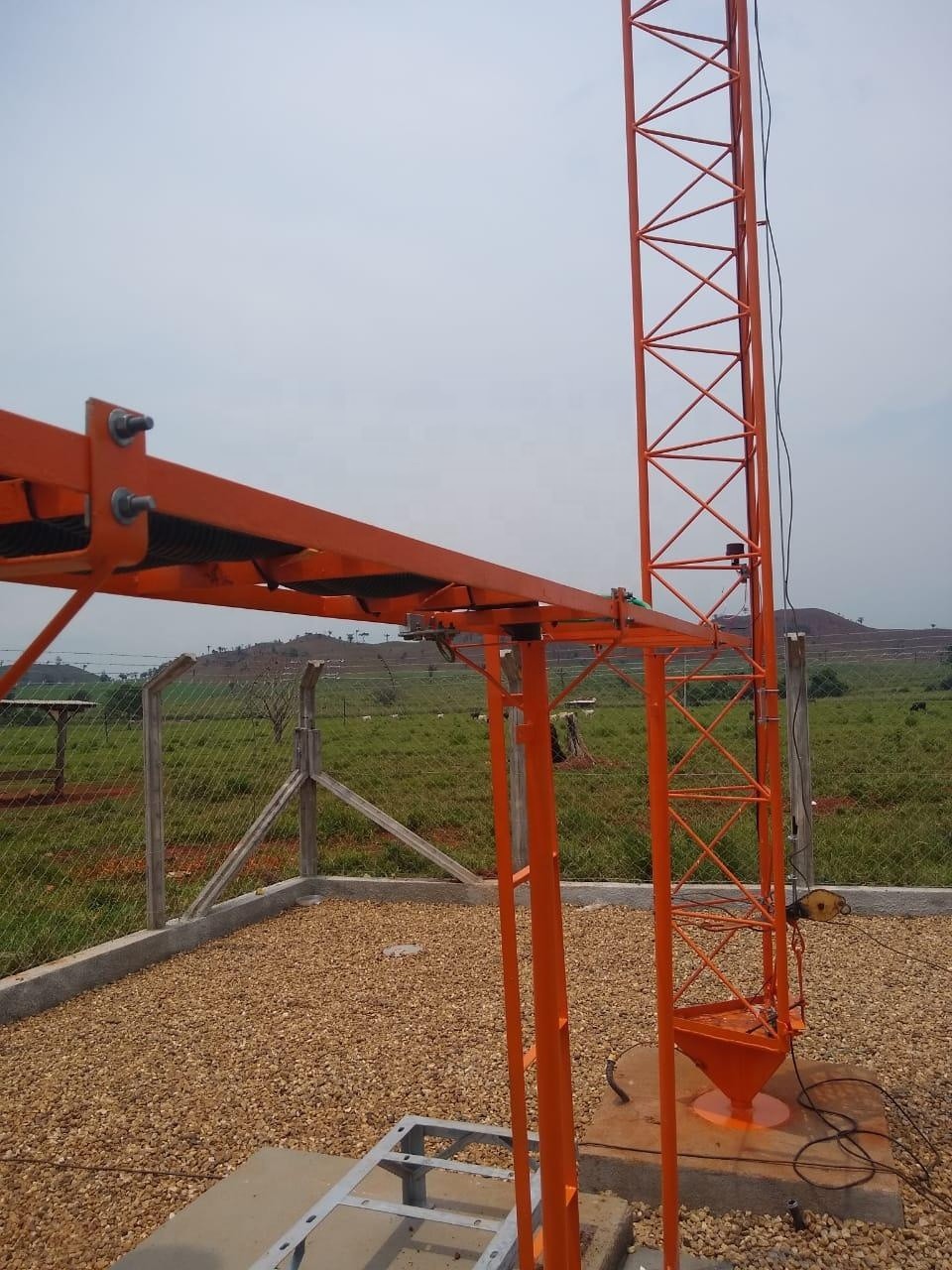

브라켓과 피뢰침과 철 직류 전기로 자극된 가이된 통신 탑
선테크파워 그룹이 가장 큰 조달 중 하나라고, China.Our 그룹 브랜치 회사와 공장에서 공학과 수축성이 있는 그룹 회사는 26년 이상을 이미 전력의 분야에서 관여했습니다.
단극 탑
단관식 탑 또한 불려진 단극 탑이 아름다운 외양으로, 일반적으로 사용된 유형입니다,
9 내지 18 평방미터, 비용 - 이펙트아이브의 협역을 담당하고,와 더의 대부분에 의해 채택됩니다
구조. 탑 본체는 더 합리적 부분을 채택하며, 그것이 고강도를 통하여 연결됩니다
볼트. 그것은 용이한 설치의 특성을 가지고, 다양한 복잡한 현장에 적응할 수 있습니다.

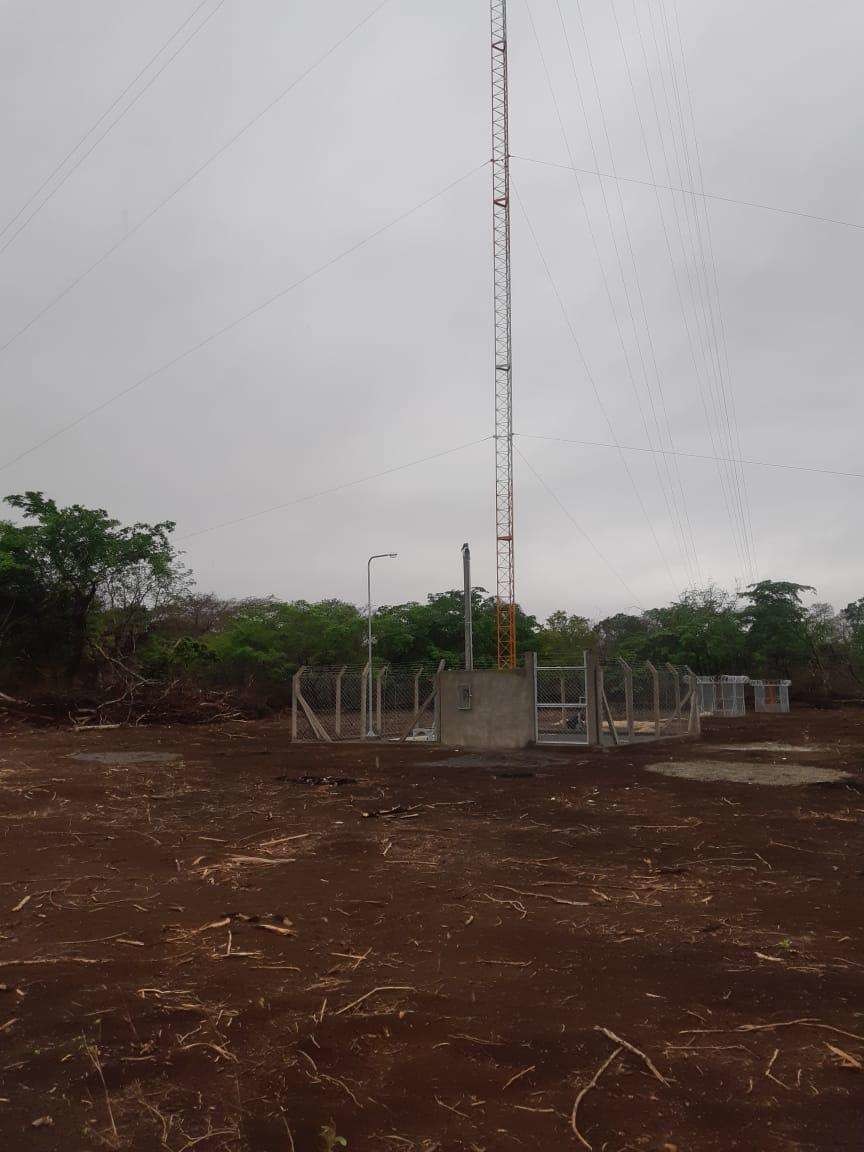

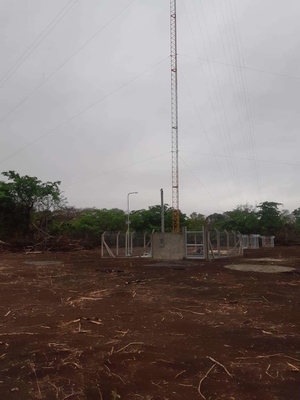

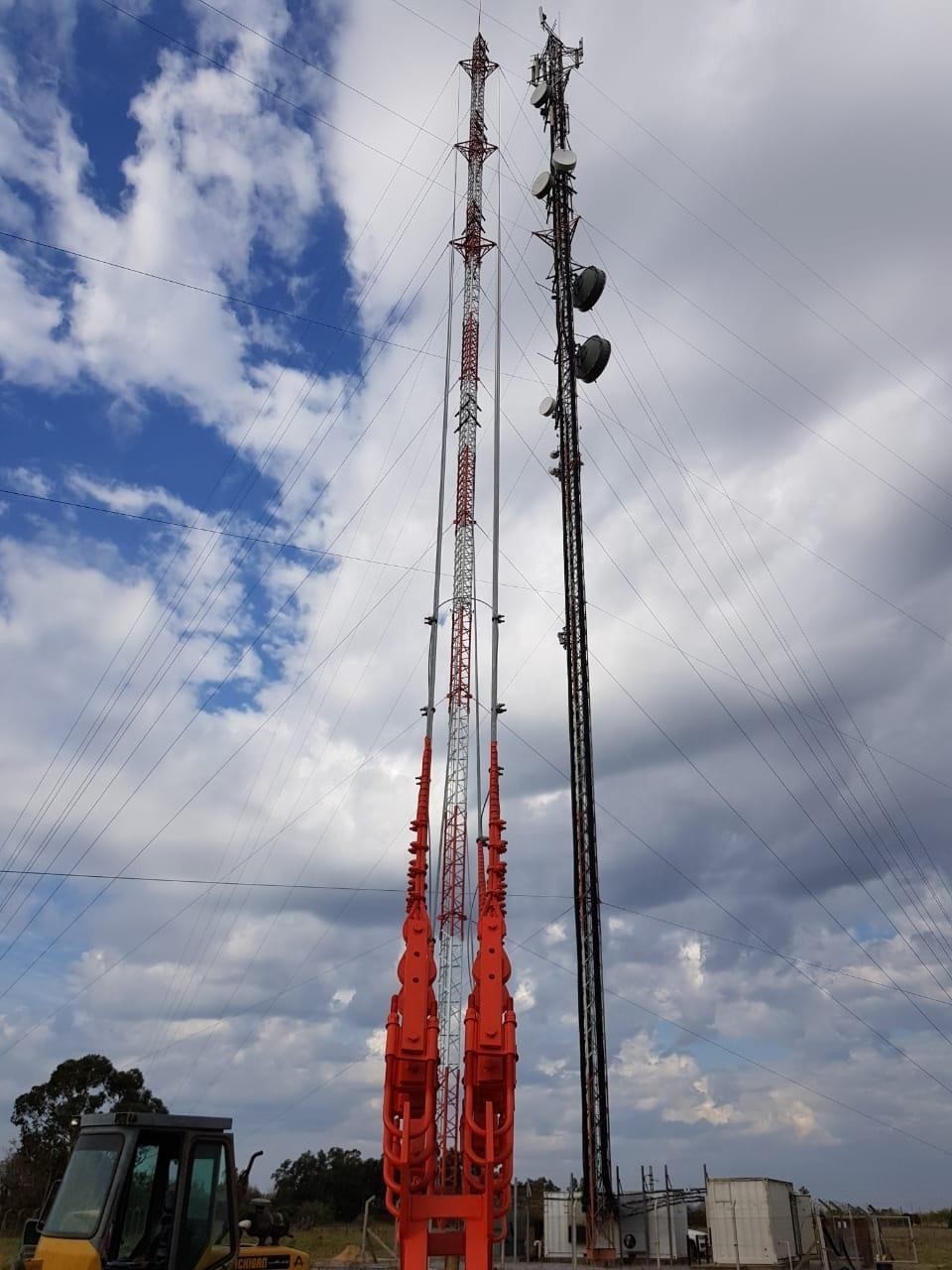

지선 탑

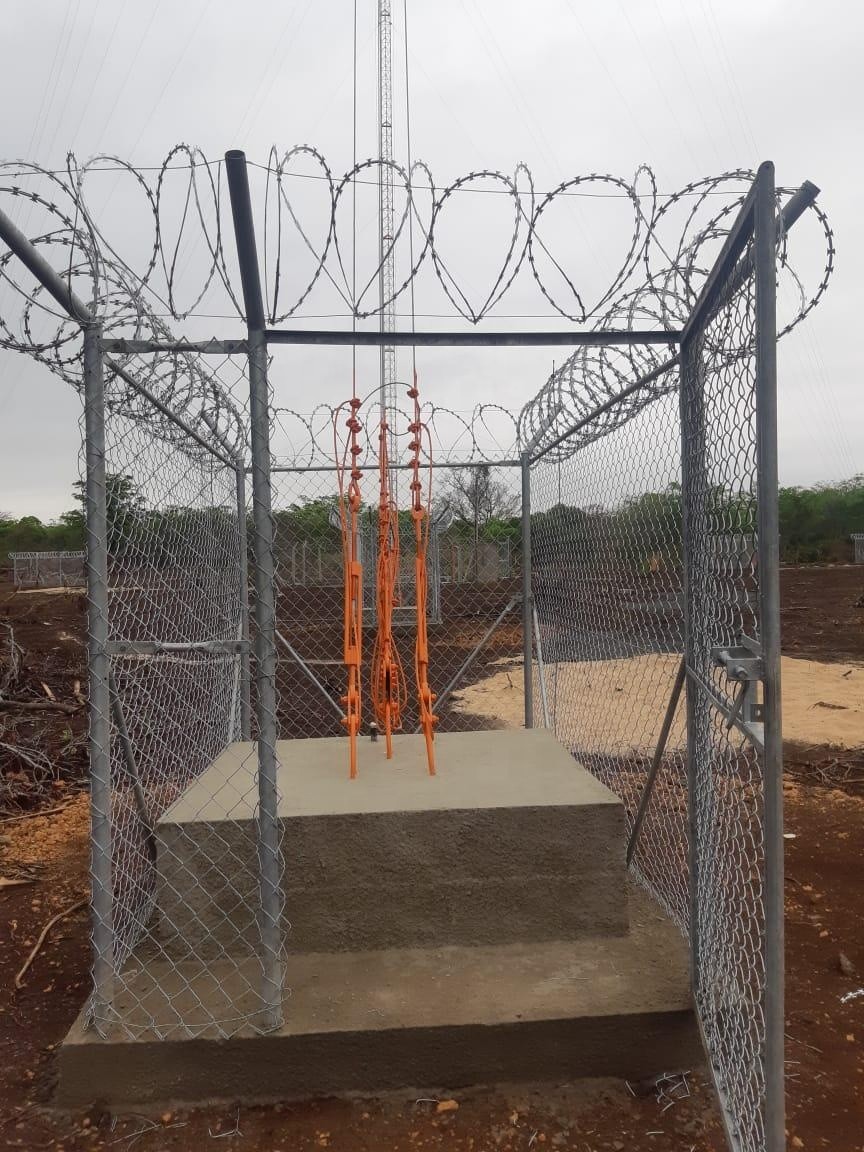

지선 탑은 신규 외양을 가지고 있고 그것의 큰 특성이 철강 가이 와이어를 이용하여 강화됩니다.
지선 탑은 경제적이고 실용적인 통신 타워의 일반적 형태입니다. 그것은 라이터입니다고
노력하지 않고 보다 다른 사람. 그것은 매우 지리적 광역에 적합합니다.
자립하 탑
자립하 탑은 보통 4개 다리 탑의 3 다리이고 그것의 소재가 강관 또는 앵글 스틸입니다. 더에 대해서 말하자면
접합부, 관형 타워는 플랜지로 연결되고 앵글 스틸 탑이 기본으로 연결됩니다.
특징 :
1. 풍 하중, 강풍 저항의 작은 계수.
2. 편리한 위치, 토지 자원을 구합니다.
3. 편리 수송과 설치.
송전선 철탑립 & 지국 구조 상품 기술과 대부분의 매개 변수
| 아니오. | 기술 | 세부 내역과 주요 설계 파라메터 |
| 1 | 설계 코드 |
1. 중국 국민 기준 : a. 타워를 위한 설계와 가공 송전선의 극 구조에 대한 DL/T 5154-2002 기술 기준 비. 가공 송전선의 재단을 설계하기 위한 DL/T 5219-2005 기술 기준 2. 미국 표준 : a. 격자형 철골 전송 구조의 ASCE 10-97-2000 설계 비. 구조체 콘크리트에 대한 ACI 318-02 조립 코드 요구 |
| 2 | 설계 소프트웨어 | PLS와 MS 탑, SAP2000, 오토캐드, 웹에서 찾아봐, 트위솔리드, SLCAD 기타 등등 |
| 3 | 디자인 로딩 | 전세계에 고객들에 의한 요구조건과 상술에 따라서. |
| 4 | 부하 시험 / 파괴 검사 | 그것이 필요하고 시험의 그와 같은 종류의 비용이 개별적으로 타워 가격 책정에서 왔으면 우리는 정부 당국에 의해 그것을 배열할 수 있습니다. |
| 5 | 전압 | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV 송전선 |
| 6 | 용융 아연 도금 | ISO 1461-2009, ASTM A123 |
| 7 | 강철 등급 |
1. 고강도 저합금 구조용 강철 : ASTM Gr60으로 동등한 Q420B 2. 고강도 저합금 구조용 강철 : ASTM Gr50 또는 S355JR로 동등한 Q355B 3. 탄소 구조용 강철 : ASTM A36 또는 S235JR로 동등한 Q235B |
| 8 | 볼트와 핵심 | 주로 양쪽 중국, ISO와 DIN 규격을 위한 ISO 898 등급 6.8과 8.8 볼트 |
| 9 | 타워형 | 각도 탑, 관형 타워, 지선 부전주, 단극 탑 |
| 10 | 타워형 | 서스펜션 타워, 긴장 타워, 사망한 타워, 지국 건물 |
| 11 | 보증 | 철탑 결구 : 10년 |
| 12 | 확률년 | 50년 |
| 13 | 운송 | 매우 우리는 해상 수송을 위해 우리의 이점인 가장 큰 세계에서 항구와 가깝습니다. |
| 14 | 품질 관리 |
양쪽 양과 품질을 위해 원료, 프로토타입 아셈블러 시험, 아연 도금 시험과 선적 전 감사에 대해 ISO 9001 시스템과 엄밀하게 QC 감사를 따르세요 우리는 처음으로 품질과 100% 검사 비율을 처리합니다. |
단극 장점 :
작은 타워 발자국과 재단
직립하도록 빠르고 쉽습니다
미적으로 만족스러운
다른 로딩 애플리케이션을 위한 다용도
무선 산업에서 더욱 인기있게 되는 끝이 좁아진 단극과 함께, 넬로는 유능한 공장에 투자했습니다
일년에 수천의 막대기를 생산하는 것의.
