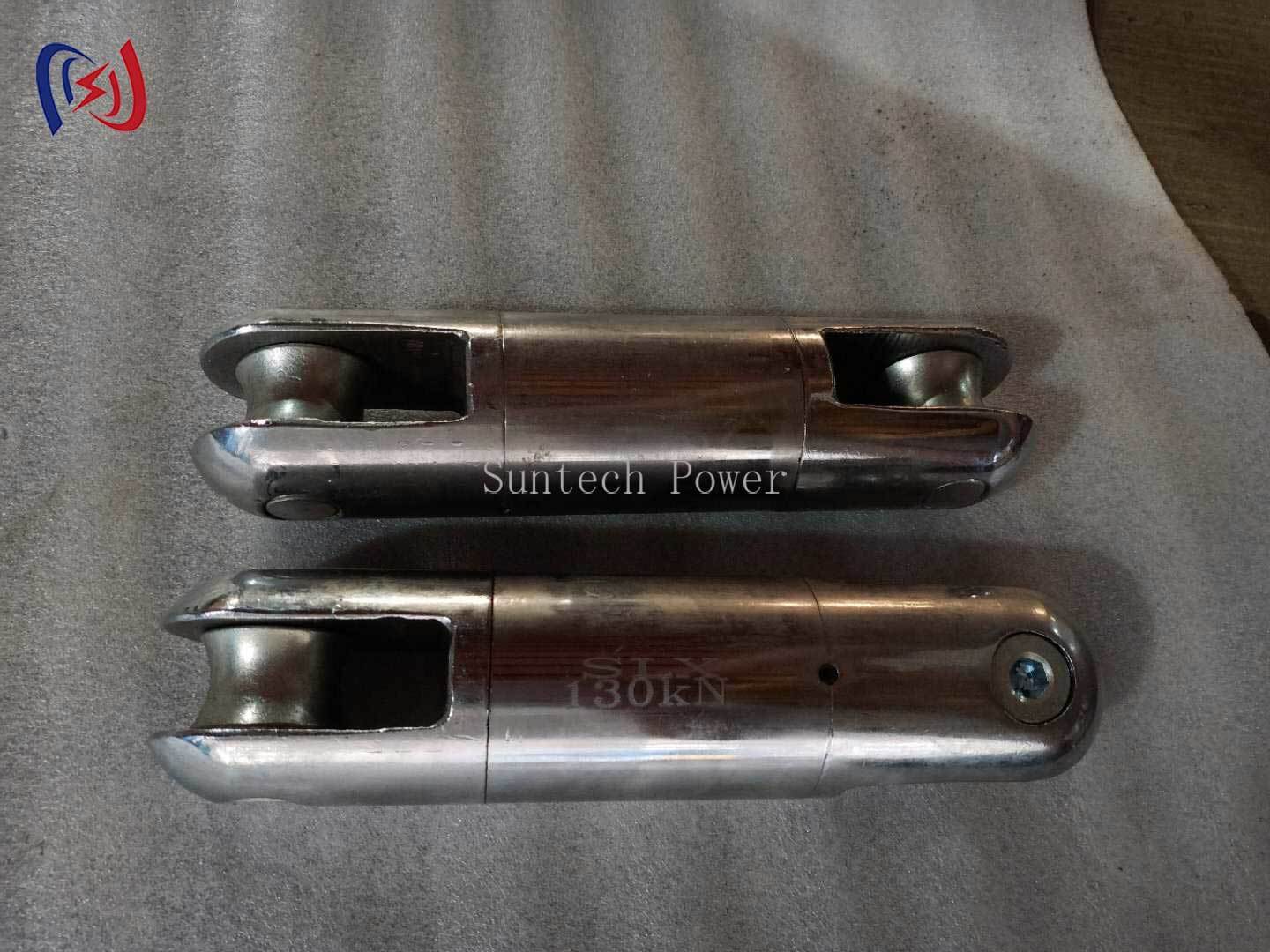

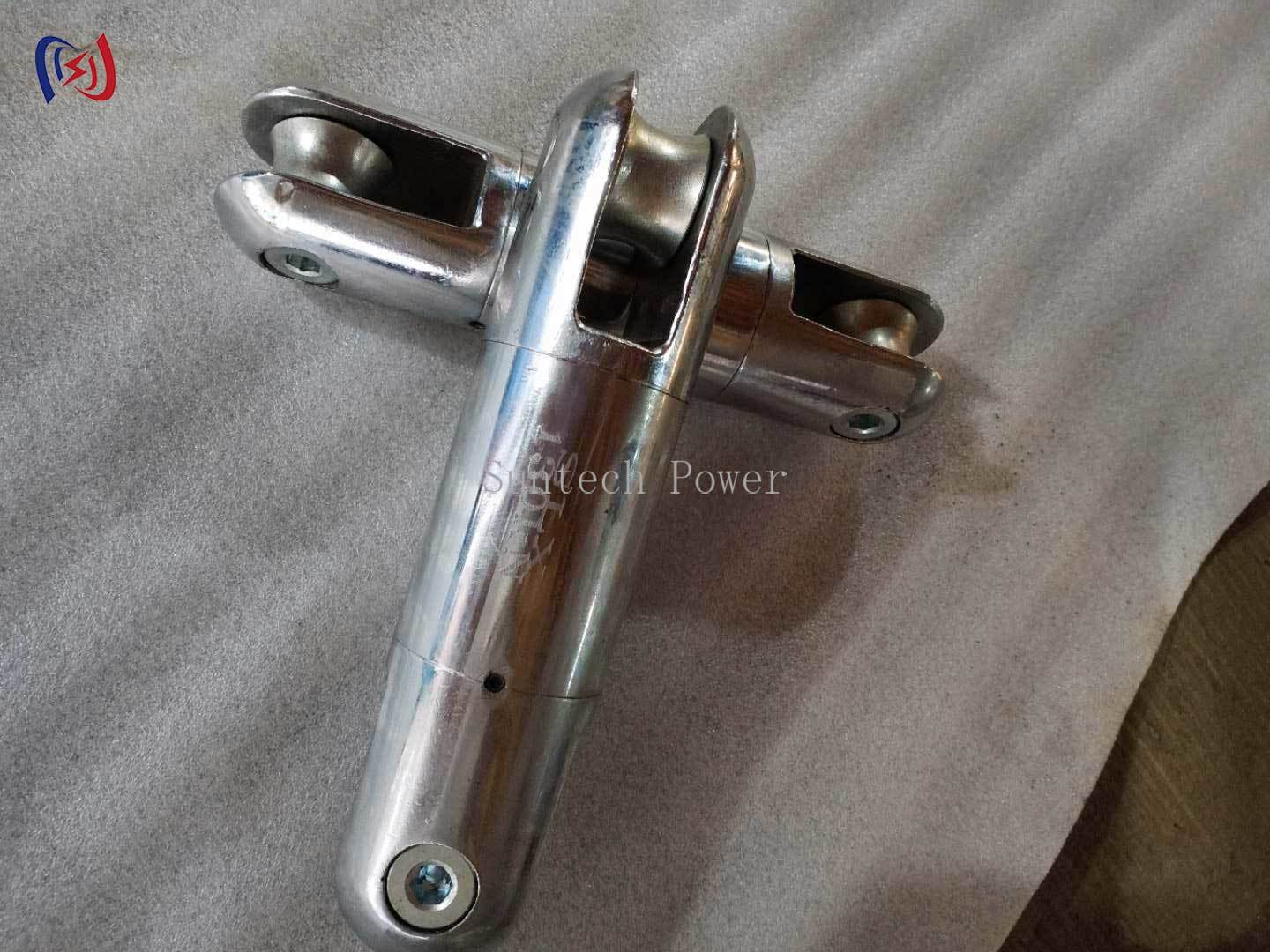

도체 가선용 360° 자유 회전 장치
핵심 설계 특징
작동상의 장점
✔ 토크 없는 회전으로 라인 꼬임 방지
✔ 영구 윤활로 유지 보수가 필요 없는 작동
✔ 아연-니켈 도금(1000시간 이상 염수 분무)으로 내식성
✔ 안전 식별을 위한 고가시성 옐로우 옥사이드 코팅
✔ 다양한 리깅 요구 사항에 맞는 교체 가능한 엔드 피팅
안전 인증
✔ ASME B30.26 규정 준수 리깅 하드웨어
✔ 해양/해상 사용을 위한 DNV-GL 인증
✔ 위험 지역용 비 스파크 브론즈 버전
✔ 출하 전 100% 부하 테스트
• 최소 파단 강도: 6:1 안전율
• 온도 범위: -30°C ~ +80°C 연속 작동• 회전 저항: 전체 부하에서 WLL의 <1%
• 베어링 수명: 최대 부하에서 100,000회 회전
✔ 자분 탐상 검사 가능
일반적인 응용 분야
➯ 도체 인장 가선
➯ 풀 라인 방향 변경
➯ 진 폴 회전 시스템
| ➯ 크레인 부하 회전 제어 | ➯ 임시 가이 와이어 조정 |

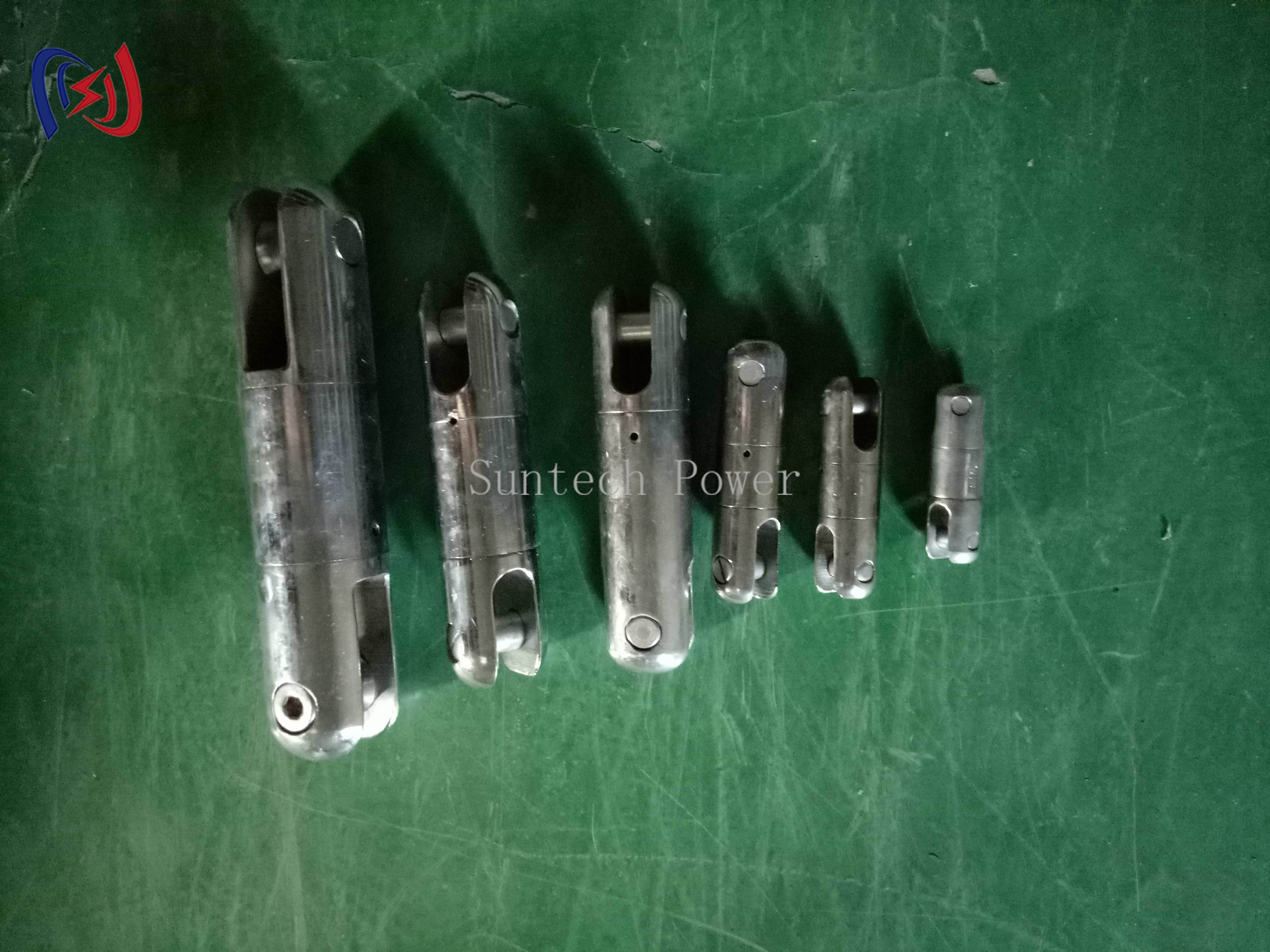

품목 번호 모델 |
정격 하중 (KN) |
주요 크기 (mm) |
||||
| 무게 | (Kg) | A | B | C | ||||
| D | E | 17121 | SLX-0.5 | 5 | 19 | 61 | 40 | 8 |
| 9 | 0.20 | 17122 | 243 | 10 | 30 | 100 | 70 | 12 |
| 13 | 0.40 | 17123 | SLX-2 | 20 | 35 | 90 | 90 | 14 |
| 14 | 0.55 | 243 | SLX-3 | 30 | 37 | 95 | 95 | 16 |

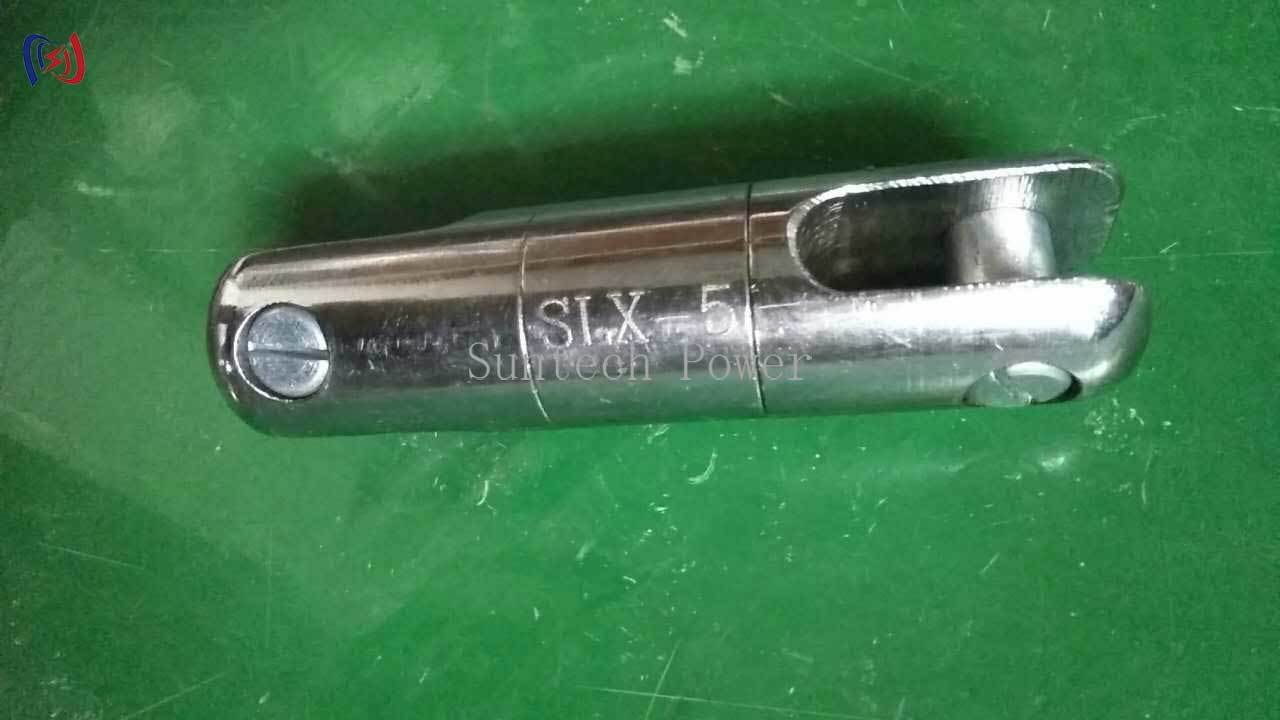

| 16 | 0.65 | 17125 | SLX-5 | 50 | 42 | 154 | 116 | 18 |
| 17 | 1.50 | SL250V | SLX-8 | 80 | 57 | 192 | 165 | 24 |
| 22 | 2.40 | 17127 | SL130 | 130 | 62 | 222 | 192 | 26 |
| 24 | 3.50 | 17128 | SL180 | 180 | 75 | 222 | 222 | 26 |
| 26 | 7.20 | 17130 | SL250 | 250 | 85 | 243 | 243 | 30 |
| 30 | 10.5 | 17130 | SL250V | 250 | 80 | 243 | 243 | 30 |
