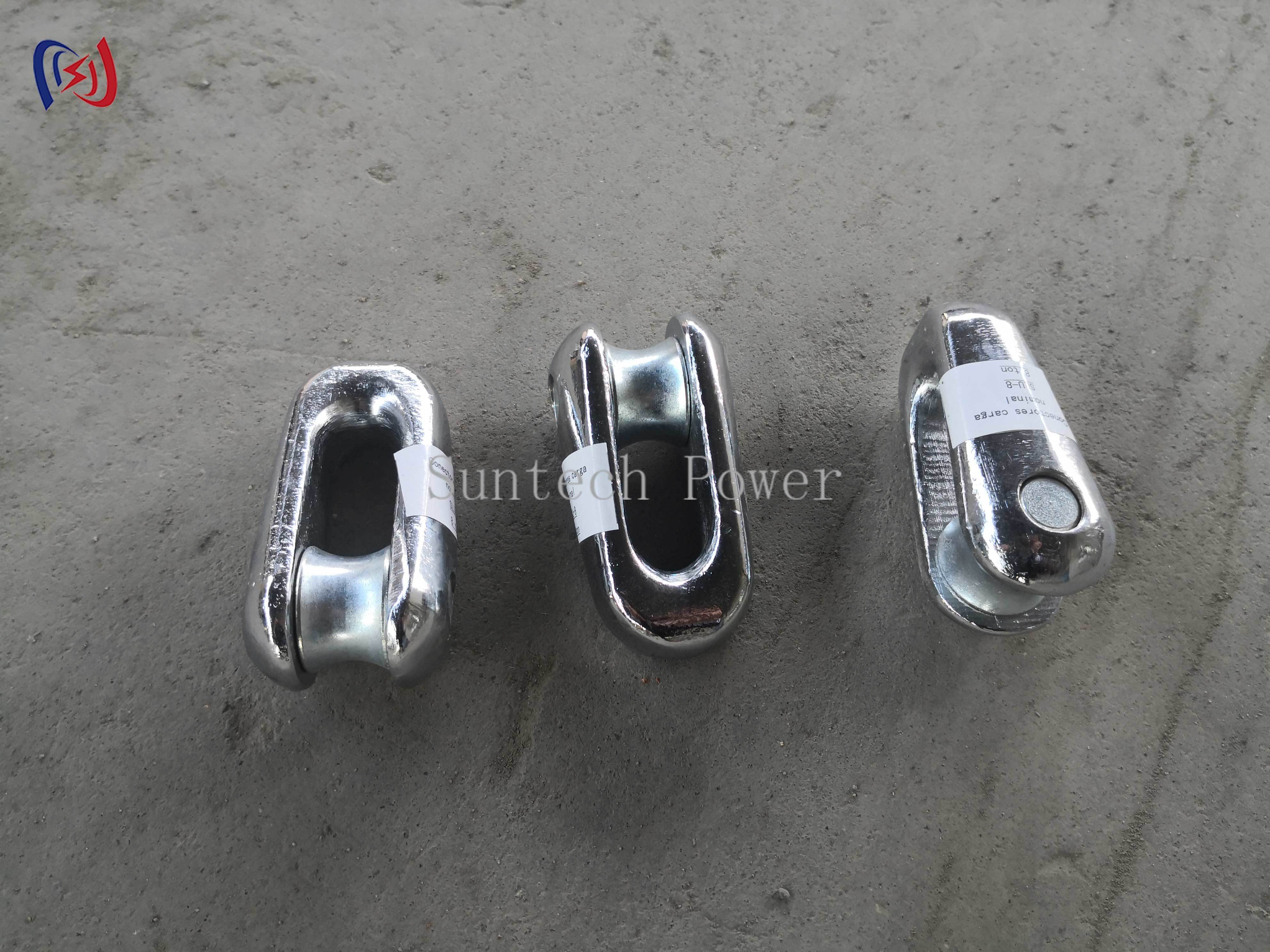

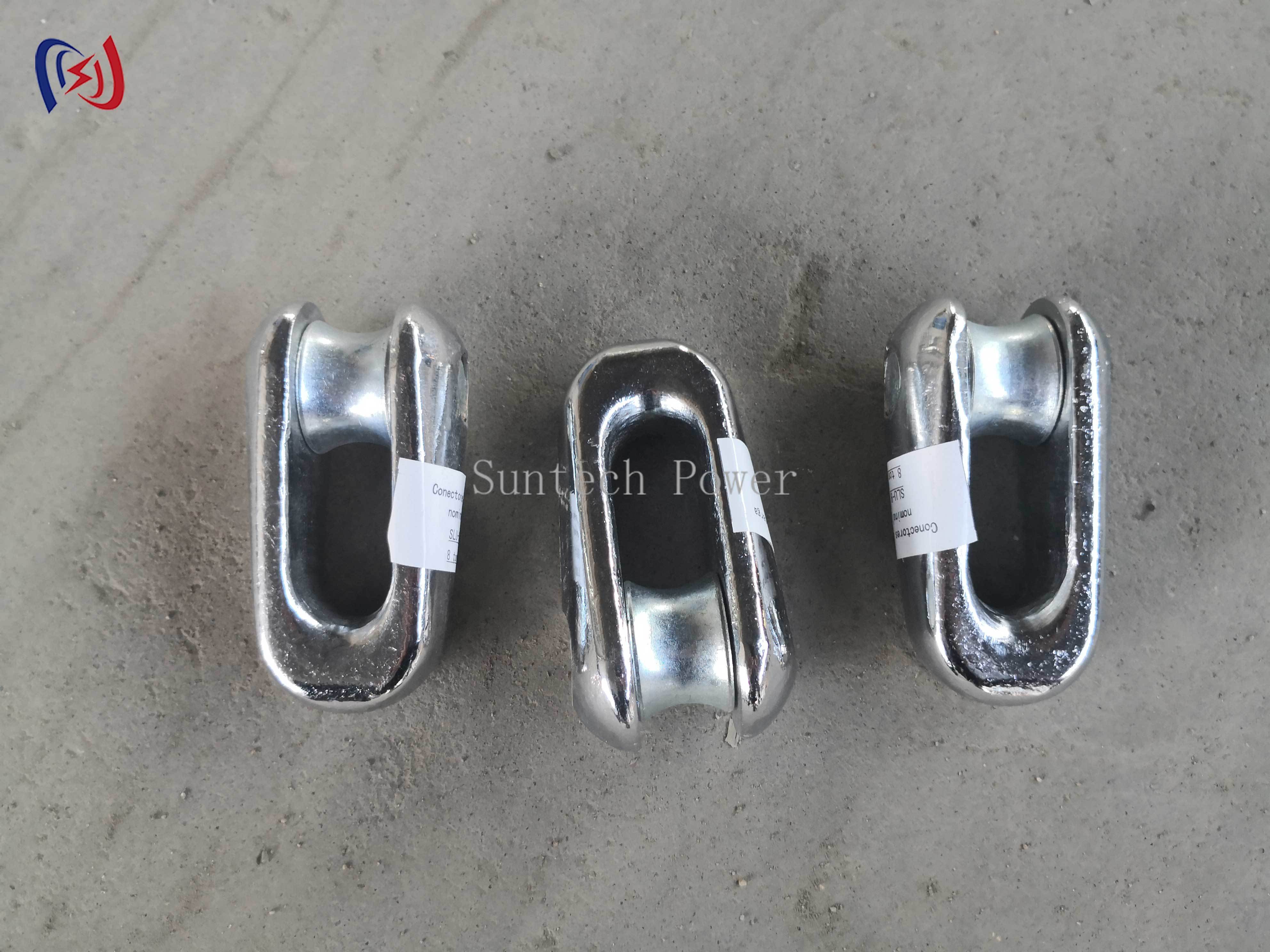

가공 전선 설치용 고정 조인트 산업 등급 연결 장치
핵심 설계 특징
작동상의 장점
✔ 쉬운 취급을 위한 높은 강도 대 중량비
✔ 최적의 하중 정렬을 위한 360° 회전 기능
✔ 해안 및 산업 환경을 위한 내식성
✔ 안전 점검을 위한 쉬운 육안 검사 지점
✔ 다양한 리깅 요구 사항에 맞는 상호 교환 가능한 구성 요소
안전 인증
✔ ASME B30.26 리깅 하드웨어 표준
✔ EN 13889:2003 단조 강철 커넥터 인증
✔ 해양 적용 분야에 대한 DNV-GL 인증
✔ 변전소 사용을 위한 비자성 버전 제공
유지보수 사양
• 중요 적용 분야의 경우 연간 하중 테스트 권장
• 균열 또는 변형에 대한 월간 육안 검사
• 가동 부품의 그리스 윤활 (NLGI #2)
• 장기 식별을 위한 UV 저항성 마킹
일반적인 적용 분야
➯ 도체 블록 리깅
➯ 타워 구성 요소 리프팅
➯ 가이 와이어 장력 조절
➯ 크레인 하중 고정
➯ 임시 작업 플랫폼 지지
선택 사양 액세서리
| 모델 | 주요 크기(mm) | 정격 하중(KN) | 무게(kg) | |||||
| A | B | C | d | D | E | |||

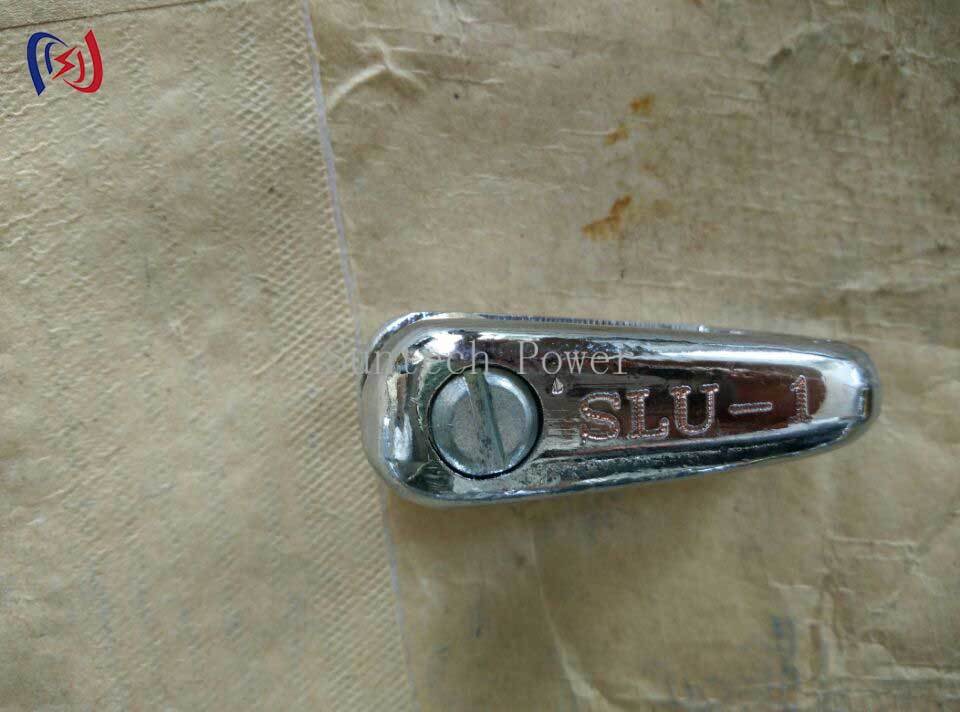

| SLU-1 | 36 | 68 | 18 | 10 | 14 | 29 | 10 | 0.2 |
| SLU-3 | 37 | 76 | 20 | 12 | 17 | 31 | 30 | 0.22 |
| SLU-5 | 50 | 96 | 23 | 18 | 19 | 42 | 50 | 0.6 |
| SLU-8 | 56 | 110 | 28 | 20 | 22 | 50 | 80 | 0.8 |
| SLU-10 | 59 | 126 | 30 | 22 | 26 | 54 | 100 | 1.2 |
| SLU-13 | 61 | 134 | 32 | 24 | 27 | 56 | 130 | 1.3 |
| SLU-15 | 63 | 138 | 37 | 27 | 28 | 58 | 150 | 1.4 |

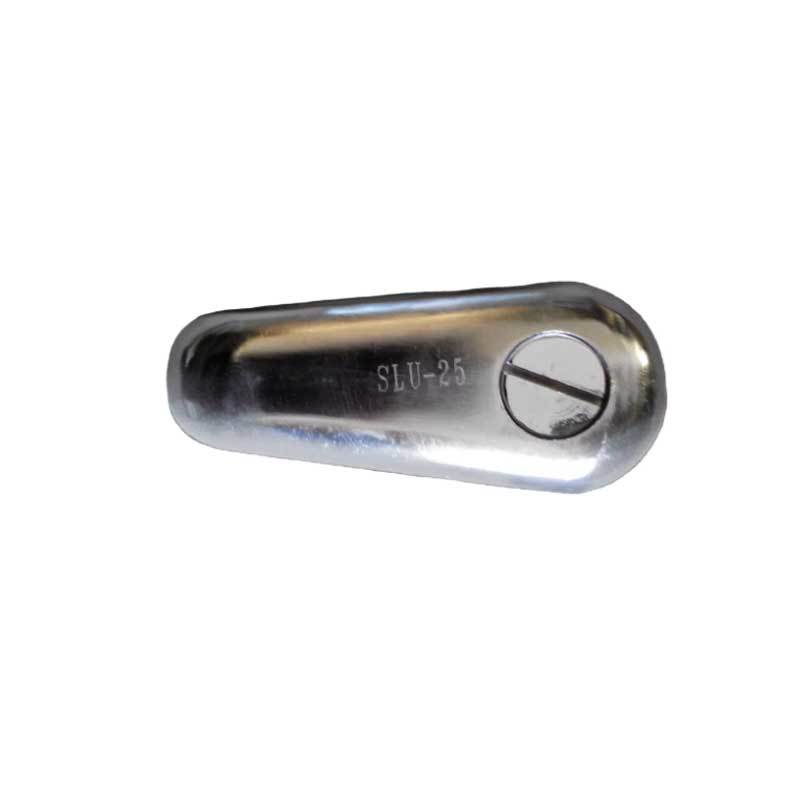

| SLU-25 | 80 | 178 | 44 | 30 | 35 | 72 | 250 | 3.0 |
| SLU-28 | 80 | 178 | 44 | 30 | 35 | 72 | 280 | 3.0 |
| SLU-32 | 85 | 186 | 42 | 30 | 38 | 80 | 320 | 3.9 |
