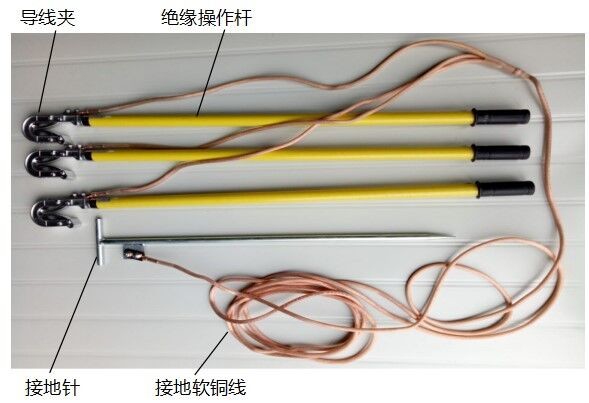

설비 확보 점지선에 기초를 두는 개인 안전
그것은 송전선, 발전소와 지국 장비에 적합하고, 정전 유지를 위한 단락 회로 토대입니다.
특징
1.알루니늄 합금 주조, 고강도, 전기 양도성과 와이어 클램퍼.
2.가지고 다닐 수 있는 단락 토대 와이어는 보내진 나무상자와 캔버스 백에서 싸여지며, 그것이 도달하고 옮기기 쉽습니다

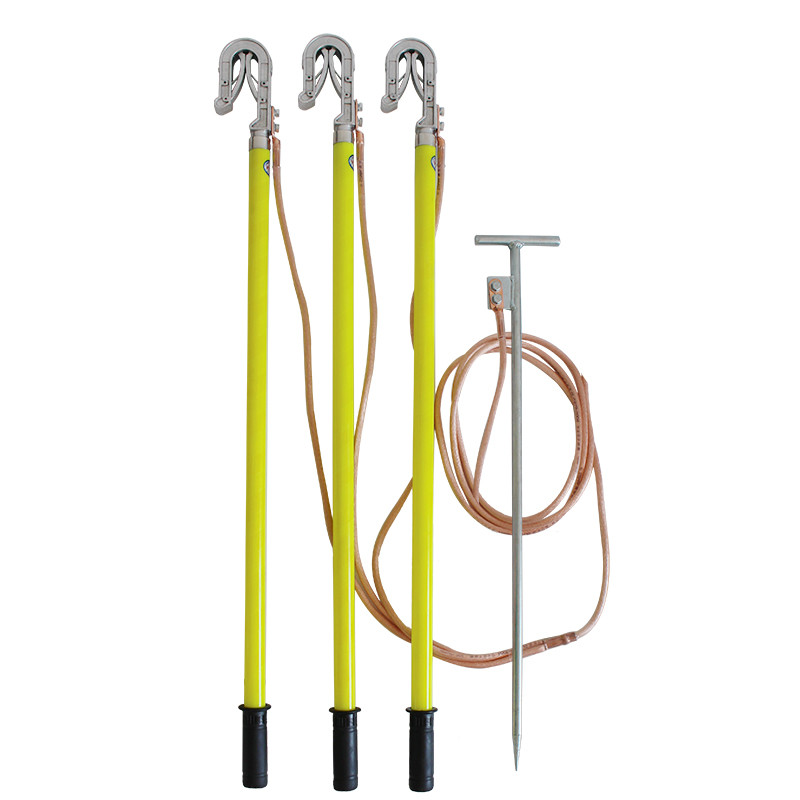

항목 No.23012
이열설 긴장 (전송 라인형)

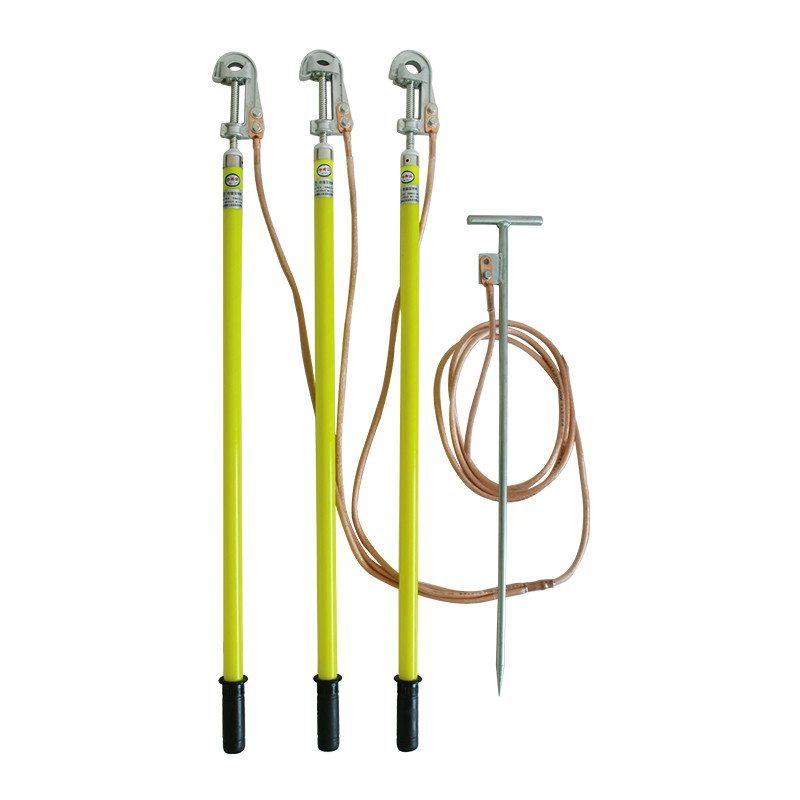

항목 No.23011
나선형 압축 (전송 라인형)

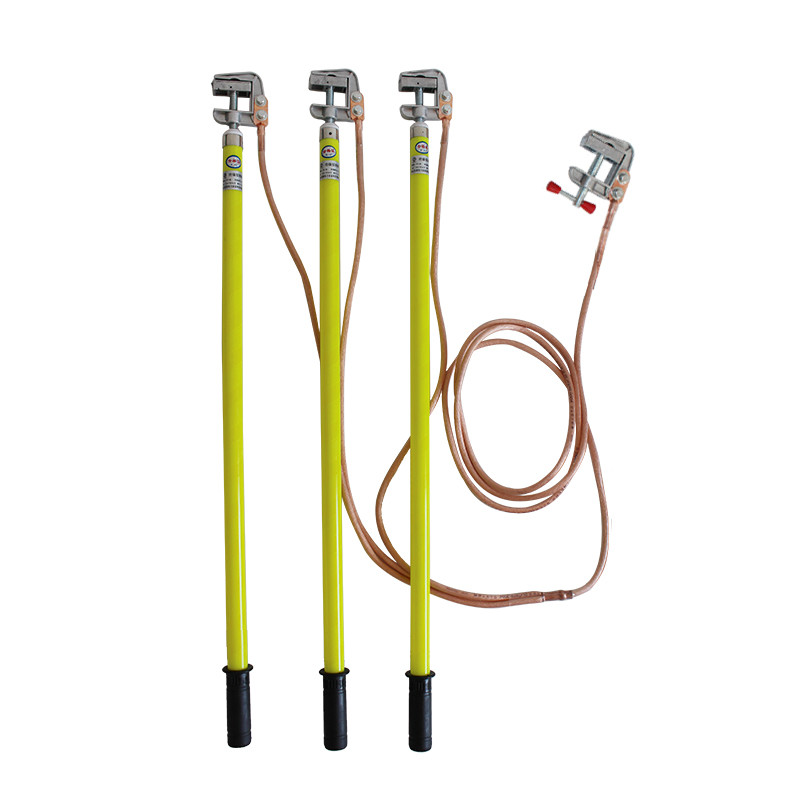

항목 No.23001
나선형 압축 (지국 타입)
접지 와이어 구성 테이블 :
| 전압 클래스 | 지상 부드러운 동선 |
지상 작전 로드의 길이 (밀리미터) |
|||
| (밀리미터2) | (m) | ||||
| 절연 | 소형컴퓨터 | 전체 길이 | |||
| 10KV | 25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
| 35KV | 25 | 1.5*3+18 | 900 | 600 | 1500 |
| 68KV | 25 | 1.5*3+20 | 1000 | 600 | 1600 |
| 110KV | 25,35 | 9*3 | 1300 | 700 | 2000 |
| 2*3+20 | |||||
| 220KV | 25,35 | 9*3 | 2100 | 900 | 3000 |
| 3*3+25 | |||||
| 330KV | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
| 220-500KV 가공 지선 | 25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
| 고압 시험 장비 | 35,50 | 5*3~10*3 | 700 | 300 | 1000 |
미터 당 동선의 정격값 :
| 부분적 지역(MM) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| 와이어 지름(MM) | 4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
| 덮개 지름(MΩ) | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
| 저항 가치(A) | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
| 안전전류 | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
