132KV GIS 테스트 AC 레조넌트 테스트 시스템 가벼운 단일 조각 무게

제품 상세 정보:

원래 장소:	닝보, 중국
브랜드 이름:	Ningbo Suntech Power
인증:	ISO9001
모델 번호:	CHX-275KVA/275KV

결제 및 배송 조건:

최소 주문 수량:	하나의 장치
가격:	Negotiable
포장 세부 사항:	훈증이 없는 표준 목재 케이스 수출
배달 시간:	25~45 일
지불 조건:	T/T
공급 능력:	10개/2개월

접촉

상세 제품 설명

검사 원리:	변주 주파수 공명 회로	사용:	275KV에서 AC 내전압 테스트
최대 용량:	275kVA	맥스. 전압:	275KV
설계 특성:	휴대용 유형, 더 가벼운 일체형 무게, 현장 설치 및 테스트용 스페셜	성분:	V/F 전원, 여자 변압기, 더 가벼운 모듈형 테스트 반응기 및 전압 분배기
시험 빈도:	30-300Hz	듀티 싸이클:	60 민트
검사 정밀도:	1.5% 이상	출력 파형:	좋은 사인파
에 특별한:	132KV GIS 및 중압 케이블에 대한 현장 테스트	원자로 사용 방법:	연속 또는 병렬 연결
시험 표준:	IEC 60060-1:2010; GIS의 경우 IEC 62271-203:2011, XLPE 케이블의 경우 IEC 60840:2011;
하이 라이트:	GIS AC 레조넌트 테스트 시스템 , 132KV AC 레조넌트 테스트 시스템 , AC 공명 테스트 세트

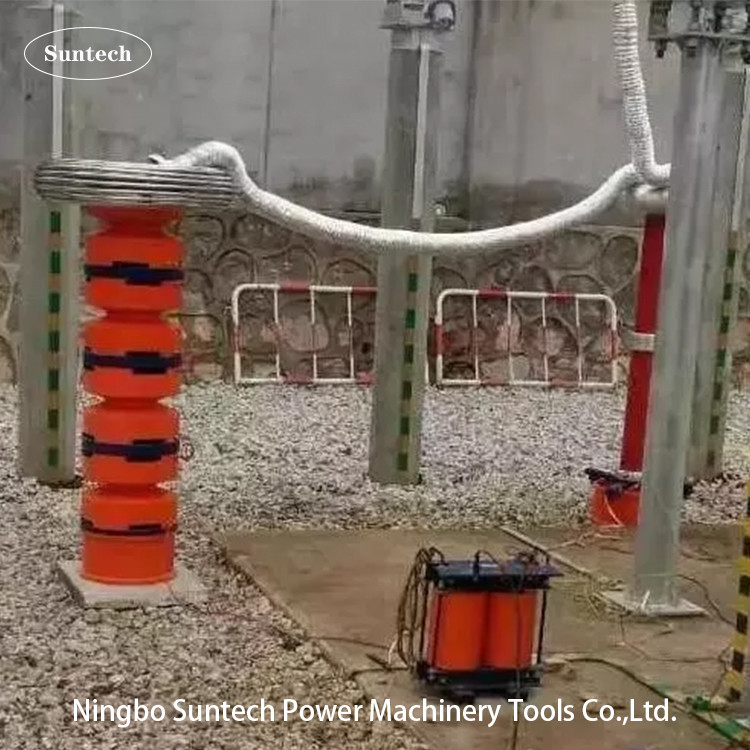

휴대용 변주 주파수 공명 저항 전압 테스트 세트, 132KV GIS 테스트

I. 적용:

이 테스트 세트 모델 CHX-275KVA/275KV는 132KV 이하의 GIS 클래스를 위해 설계되었습니다.현장 AC변주 주파수 공명 회로 기술로 전압 테스트를 견딜 수 있다. 최고 시험 전압은 275KV 이상이 아니며, 시험 주파수는 30~300Hz이며, 작업 주기는 60분 이상이 아니다.

모듈형 시험 원자로를 통해 시험 세트 모델을 병행적으로 사용CHX-275KVA/275KV또한 다음의 AC hipot 테스트를 수행 할 수 있습니다.

1중압 XLPE 케이블은 55KV와 5A를 넘지 않습니다.

2. No 중전압 XLPE 케이블의 경우 110KV 이상 2A, 66KV 이하의 경우.

3. N275KV 이상 및 중전압 GIS의 1A, 132KV ~ 170KV 및 그 이하의 클래스.

4전력 모터 또는 발전기 45~55Hz 범위에서 55KV와 5A를 넘지 않습니다.

5중전압 스위치장치와 전력 변압기132KV 이하의 고전입니다.

지금까지 이러한 휴대용 설계 테스트 세트는다른 일련 모델다른 중전압에 따라 일련 또는 병렬 연결에서 테스트 원자로를 통해 테스트 응용을 견딜 수 있으며 각 세트의 구성 수,비슷한 모델은 다음 문장에서 다른 전형적인 모델을 볼 수 있습니다..

2주요 성분:

SN	부품 이름	종류 및 사양	큐티	각 무게	각 차원
1	변주 주파수 전력	FKVF-20kW/380V	1개	20kg	440360360mm
2	흥분 트랜스포머	CQSB ((J) 15kVA/15KV,3KV	1개	50kg	520350550mm
3	HV 공명 시험 원자로	CHX ((kf) -55kVA/55kV	5개	60kg	D480*H520mm
4	용량 분할기	TRF-300kV/1000pF	1 세트	35kg	D170*H1850mm
5	특수 시험용품		1 세트

참고:1부하 콘덴세터는 45 ~ 65Hz 이하의 전력 모터, 발전기 및 전력 트랜스포머를 테스트 할 때 선택 사항이 될 수 있습니다.

2시험 원자로는 각 조각에 따라 다른 테스트 대상 범위에 따라 또는 고객의 요구에 따라 18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KV로 생산 될 수 있습니다.

시험 원칙:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 0

VF: 변주 주파수 전원 T: 흥분 트랜스포머
L: 시험 원자로 Cx: 시험 장비 MOA1: 번개 차단기
C1,C2: 전압 분기 (C1은 고전압 팔,C2는 저전압 팔)

V.테스트 와이어링 스키마 디아그램 (예를 들어):
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 1

V. 일반 기술 데이터:

시스템 테스트 방식: 변주 주파수로 일련 공명
시스템 모델: FKTF-275KVA/275KV
입력 전원 공급원: 380±10% (세 단계),50Hz/60Hz
정차 인덕턴스 매개 변수: 55KVA/55KV/1A/200H/각
HV 시험 원자로 수: 5개
정량 출력: 275kVA
가등식 출력 전압: 275KV
최대 시험 전압: 275KV 이상
가등식 출력 전류: 1A/단기 또는 연속; 5A 평행
주파수 범위: 30Hz~300Hz
출력 공명 전압 파형: 시노 파동
출력 파형의 THD: ≤1%
단열 수준: 1.1배 이하이며 1분, 정상 유지
작업 주기는: 60분, 현재 작동 조건 아래에서;
테스트 세트의 품질 요인: Q≥30 (F=30HZ에서)
온도 상승: 60분 동안 가등 전류로 65K 이하
소음 수준: 70B 이상
원자로 구조: 건조형, 에포시 튜브 실린더형

VI. 주요 측정 및 제어 소프트웨어 패널:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 2
참고: 이것은 파라미터 설정에 대한 시작 테스트 전에 소프트웨어 패널입니다.

VII. 배달용 목재 케이스 포장 목록

케이스 번호	포장물 이름	모델과 사양	목재 케이스의 상품	목재 케이스 차원 (cm)	사건의 총중량	사건 번호	언급
6-1	VF 전원	FKVF-20kW	1개	554760	45kg	1
6-2	흥분 트랜스포머	CQSB ((J) 15kVA	1개	675187	110kg	1
6-3	HV 원자로	CHX ((kf) -55kVA/55kV	5개	1419882	619kg	1	한 케이스 포장
6-3	용품 상자	시험 케이블과 사용 설명서 포함	1 세트	1419882	619kg	1	한 케이스 포장
6-4	전압 분할기	TRF-300kV-1000pF	1개	1785751	80kg	1
6-5	코로나 반지, 분할기, 원자로		1 세트	909094	56kg	1	한 케이스 포장
6-5	디비더의 지지기반		1개	909094	56kg	1	한 케이스 포장
6-6	원자로용 단열지구	각 28KV,165KV	2개	6363123	52kg	1
				전체	962kg	6 목재 케이스

VIII.수속품

용품 보관용 용품 상자
전원 공급 장치의 입력 케이블
전원 출력 케이블
열전도 변압기의 출력 케이블
시스템 연결 케이블
원자로의 평행 케이블
HV 측정 케이블 (전압 분할기의 신호 출력 케이블)
HV 출력 케이블 (반응기 분할, 분할기 시험 대상)
단열 받침대
275KV 테스트를 위한 코로나 링
최종 시험 보고서, 품질 인증서, 사용자 설명서 및 포장 목록이 제공됩니다.

IX. 다른 선택 모델

1. 현장에서의 GIS 테스트

모델	정량 전압	가등식 출력 전류	가등식 출력	적용 (45Hz부터 시작)
CHX-135KVA/135KV	27KV*5	1A	135KVA	72.5KV 이하의 GIS용
CHX-270KVA/135KV	27KV*5	1A	135KVA	72.5KV 이하의 GIS용
CHX-216KVA/216KV	27KV*8	1A	216KVA	123KV 이하의 GIS
CHX-270KVA/270KV	27KV*10	1A	270KVA	145KV 이하의 GIS용
CHX-275KVA/275KV	275KV	2A	275KVA	170KV 이하의 GIS용
특별 요구 사항은 주문에 의해 만들 수 있습니다.

245KV XLPE 케이블 현장 테스트

모델	정량 전압	가등식 출력 전류	가등식 출력	최대 적용
CHX-108/54	54KV	2A	108KVA	45kV 케이블≤1km
CHX-216/54	54KV	4A	216KVA	45kV 케이블≤2km
CHX-324/54	54KV	6A	324KVA	45kV 케이블≤3km
CHX-432/54	54KV	8A	432KVA	45kV 케이블≤4km
CHX-540/54	54KV	10A	540KVA	45kV 케이블≤5km
CHX-1080/54	54KV	20A	1080KVA	45kV 케이블≤10km
특별 요구 사항은 주문에 의해 만들 수 있습니다.

366KV XLPE 케이블 현장 시험

모델	정량 전압	가등식 출력 전류	가등식 출력	최대 적용
CHX-160/80	80KV	2A	160KVA	66kV 케이블≤0.5km
CHX-320/80	80KV	4A	320KVA	66kV 케이블≤1km
CHX-640/80	80KV	8A	640KVA	66kV 케이블≤2km
CHX-960/80	80KV	12A	960KVA	66kV 케이블≤3km
CHX-1280/80	80KV	16A	1280KVA	66kV 케이블≤4km
CHX-1600/80	80KV	20A	1600KVA	66kV 케이블≤5km
CHX-3200/80	80KV	40A	3200KVA	66kV 케이블≤10km
CHX-9600/80	80KV	120A	9600KVA	66kV 케이블≤20km
특별 요구 사항은 주문에 의해 만들 수 있습니다.
