Ningbo Suntech Power Machinery Tools Co., Ltd.
전력분야 전문 제조 및 수출업체
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Suntech |
| 인증: | ISO |
| 모델 번호: | 스틸 튜블러 타워 |
| 최소 주문 수량: | 1 타워 |
|---|---|
| 가격: | Get the newest prices |
| 포장 세부 사항: | 내보낸 컨테이너 |
| 배달 시간: | 예금 후 35일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 연간 80000 미터톤/미터톤 |
| 상품명: | 통신철탑 | 안건: | 와이어 가이드 타워 |
|---|---|---|---|
| 재료: | 스틸 Q355/Q255 | 표면: | 용융 아연 도금 또는 회화 |
| 용법: | 마이크로파 전송 타워 | 애플리케이션: | 통신 마스트 |
| 하이 라이트: | Q255 가이 와이어 타워,Q355 가이 와이어 타워,아연 도금 강철 가이드 타워 |
||

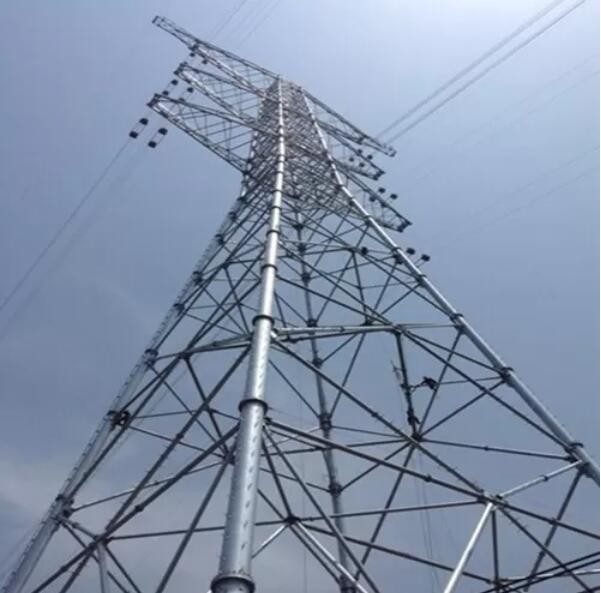

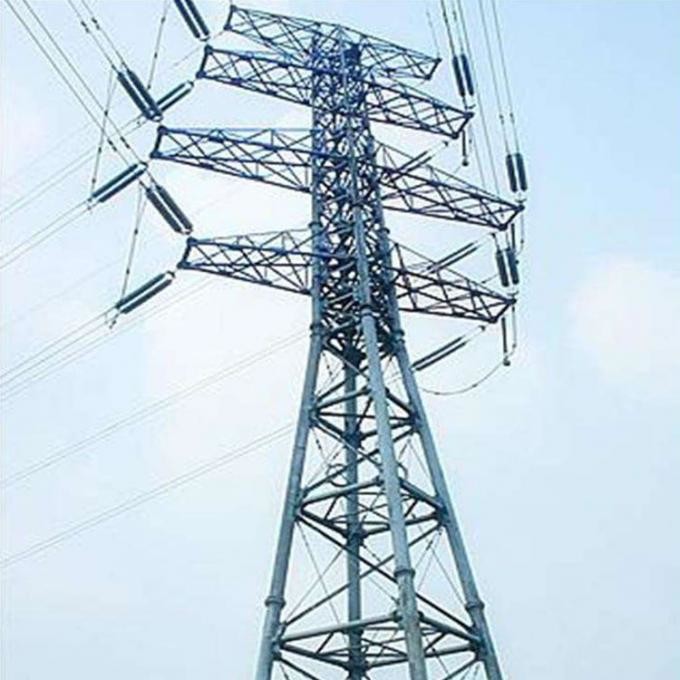

전송선 돛대에 의하여 직류 전기를 통하는 강철 격자 관 가이 와이어 Guyed 탑
강관 타워 구조는 상대적으로 기술적, 경제적 이점이 있으며 큰 하중을 받는 송전 타워에 적합합니다.
신청:
중국에서는 강관 프로파일이 동일한 타워의 500kV 이중 회로 타워 및 4 패스 타워에도 사용되어 우수한 성능과 이점을 보여줍니다.강관 타워 구조는 우수한 단면 강성, 우수한 단면력 특성, 단순한 힘 및 아름다운 외관으로 인해 전압 레벨이 다른 라인에서 잘 발달되었습니다.특히 대형 스팬 구조 및 도시 전력망 타워 구조에서.
명세서:
송전선로 철탑 및 변전소 구조 - 제품 설명 및 주요 매개변수
| 아니. | 설명 | 세부 사양 및 주요 설계 매개변수 |
| 1 | 디자인 코드 |
1. 중국 국가 표준: ㅏ.DL/T 5154-2002 가공선로의 타워 및 전신주 구조 설계 기술 규정 비.가공 송전선로 기초 설계를 위한 DL/T 5219-2005 기술 규정 2. 미국 표준: ㅏ.ASCE 10-97-2000 격자 강철 전송 구조 설계 비.구조 콘크리트에 대한 ACI 318-02 건축법 요구 사항 |
| 2 | 디자인 소프트웨어 | PLS 및 MS 타워, SAP2000, AutoCAD, STW, TWsolid, SLCAD 등 |
| 삼 | 디자인 로딩 | 전 세계 고객의 요구 사항 및 사양에 따라. |
| 4 | 부하 테스트/파괴 테스트 | 필요한 경우 정부 기관에서 조정할 수 있으며 이러한 종류의 테스트 비용은 타워 가격과 별도입니다. |
| 5 | 전압 | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV 전송선 |
| 6 | 용융아연도금 | ISO 1461-2009, ASTM A123 |
| 7 | 강철 등급 |
1. 고강도 저합금 구조용 강: ASTM Gr60과 동등한 Q420B 2. 고강도 저합금 구조용 강재: ASTM Gr50 또는 S355JR과 동등한 Q355B 3. 탄소 구조용 강철: ASTM A36 또는 S235JR과 동등한 Q235B |
| 8 | 볼트와 너트 | 중국어, ISO 및 DIN 표준 모두에 주로 ISO 898 등급 6.8 및 8.8 볼트 |
| 9 | 타워형 | 앵귤러 타워, 튜블러 타워, 가이드 마스트, 모노폴 타워 |
| 10 | 타워형 | 서스펜션 타워, 텐션 타워, 데드 타워, 변전소 구조 |
| 11 | 보증 | 타워 구조: 30년 |
| 12 | 반환 기간 | 50년 |
| 13 | 교통 | 우리는 해상 운송의 장점인 세계에서 가장 큰 항구와 매우 가깝습니다. |
| 14 | 품질 관리 |
ISO 9001 시스템을 따르고 원자재에 대한 엄격한 QC 검사, 프로토타입 조립 테스트, 아연 도금 테스트 및 수량 및 품질 모두에 대한 선적 전 검사 품질을 최우선으로, 검사율 100%를 최우선으로 생각합니다. |
스틸 튜브 타워는 우리 공장의 전통적인 우수한 제품입니다.특히 자체 개발한 다중 스테이션 플랜지 가공 시스템은 각 공작물에 대한 기하 공차의 정밀도를 크게 향상시켰습니다.이러한 과정을 거쳐 높이 190m의 황푸대교차강관탑이 국가품질과제라는 평가를 받았다.당사 공장에는 2400톤 벤딩 머신, 라인 커팅 머신, 스티치 용접 머신, CNC 플라즈마 커팅 머신 등의 첨단 장비가 공급되고 있습니다.이러한 장비로 다각형 및 원형의 등경 튜브 및 원추형 튜브를 생산할 수 있습니다.CNC 스티치 용접기는 강관의 스티치 용접의 일회성 성형을 실현할 수 있으며 용접 라인은 단일 용접을 통해 더블 사이즈 성형을 달성할 수 있습니다.우리 공장은 생산 능력과 제품 품질에 대해 높은 평가를 받았습니다.
강철 관형 타워 부재는 낮은 풍압, 큰 단면 굽힘 강성, 단순한 구조 및 명확한 힘 전달을 견디어 재료의 베어링 성능을 최대한 활용할 수 있습니다.한편으로 타워의 무게를 줄이고 기초력을 줄일 수 있습니다.다른 한편으로는 극단을 증가시키는 데 도움이 될 수 있습니다.조건에서 자연 재해에 저항하는 능력.강도 및 안정성 계산 요구 사항이 충족되면 풍압 본체 형상 계수가 비교적 작은 강관 타워를 사용하면 타워 본체에 가해지는 풍하중을 크게 줄일 수 있습니다.
전압: 송전설비/송전선로 앵글 철탑 강관탑
전압 등급: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
생산 과정
다음은 전송 타워의 제조 공정입니다.그러나 양 당사자는 모든 도면을 논의하고 모든 도면, 기술 사양 및 준수할 표준을 확인해야 합니다.대량 생산 전에 고객으로부터 서명된 승인된 모든 도면과 기술 문서를 받아야 합니다.
우리의 제작은 계약자가 준비하고 엔지니어가 승인한 세부 도면을 엄격히 준수해야 합니다.공장 조립 및 테스트 승인 후 제작이 시작됩니다.
|
핫딥 아연 도금 |
기준 | 강철 두께/mm |
평균 코팅 두께/μm |
메탈릭 요소 |
콘텐츠 |
|
폴 샤프트, 크로스 팔 및 볼트 부속품 |
ASTM A123 | >6 | 85 | 미네소타 | 0.25%-0.40% |
| <3-6 | 70 | ||||
| 1.5-3 | 55 | 구 | <0.15% | ||
| <1.5 | 55 | ||||
| 볼트, 너트 및 와셔 | GB/T 5267.3-2008 | _____ | ≥ 54 | 피 | <0.025% |
| (ISO 10684-2004) | |||||
| 기초 볼트 |
ASTM A153/ A153M-09 |
_____ | ≥ 54 | 에스 | <0.03% |
