Ningbo Suntech Power Machinery Tools Co., Ltd.
전력분야 전문 제조 및 수출업체
 |
| 원래 장소: | 닝보, 중국 |
| 브랜드 이름: | Suntech |
| 인증: | ISO |
| 모델 번호: | FZ(R)N21-40.5 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 수출 건 |
| 배달 시간: | 지불 25-30 일 뒤 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 6000pcs |
| 이름: | 교류 부하 스위치 | 고도: | 1000M 미만 |
|---|---|---|---|
| 대기 온도: | -40℃-+40℃ | 용법: | 전기 사이트 |
| 하이 라이트: | 원격 제어 진공 부하 차단 스위치,40.5KV 진공 부하 차단 스위치,40.5KV 실내 부하 차단 스위치 |
||

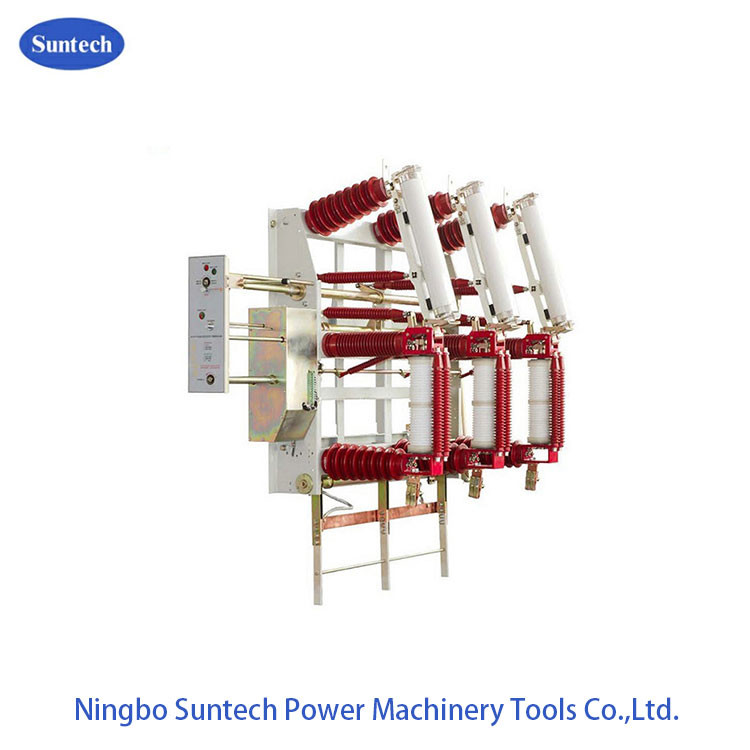

40.5KV 원격 제어 고전압 AC 실내 진공 부하 차단 스위치
FZ(R)N21-40.5D 실내 고전압 ac 진공 부하 스위치-퓨즈 조합(줄여서 "조합")은 부하 전류를 차단하기 위해 AC 주파수가 50Hz이고 정격 전압이 40.5kV인 전력 시스템에 사용됩니다. 과부하 전류 및 단락 전류.특히 오일프리, 유지보수가 필요 없는, 자주 작동하는 링 네트워크 전원 공급 장치 및 터미널 전원 공급 장치 변압기에 대한 제어, 보호가 필요한 장소에 적용됩니다.
이 조합은 큰 차단 용량, 높은 안전성 및 안정성, 긴 전기 수명, 빈번한 작동 지원, 적은 유지보수 등이 특징입니다. 명백한 절연 간격, 제작 기능이 있는 접지 스위치, 전기 스프링 액추에이터 및 원격 제어 기능이 있습니다. .
1.1 기술적인 매개변수
| 항목 | 단위 | 기준값 | |
| 정격 전압 | 케이 V | 40.5 | |
| 정격 주파수 | Hz | 50 | |
| 퓨즈의 정격 최대 전류 | NS | 63 | |
| 절연 수준 | 1min 전원 주파수 내전압 | 케이 V | 진공 갭, 인터폴, 극 대 접지: 95;격리 간격: 110 |
| 번개 충격 내전압 | 케이 V | 진공 갭, 인터폴, 극 대 접지: 185;격리 간격: 215 | |
| 정격 피크 내전류 | 카 | 50 | |
| 4s 정격 단시간 내전류 | 카 | 20 | |
| 활성 부하의 정격 차단 전류 | NS | 1250 | |
| 정격 폐쇄 루프 차단 전류 | NS | 1250 | |
| 충전 중 케이블의 정격 차단 전류 | NS | 21 | |
| 정격 단락 차단 전류 | 카 | 31.5 | |
| 정격 전송 전류 | NS | 1200 | |
| 퓨즈 모델 | XRNT3A-40.5/Δ-31.5 | ||
| 퓨즈 스트라이커의 출력 에너지 | 제이 | 2-5 | |
| 전류를 만드는 정격 단락 | 카 | 80(예상 피크값) | |
| 접지 스위치의 정격 피크 내전류 | 카 | 50 | |
| 접지 스위치의 4s 정격 단시간 내전류 | 카 | 20 | |
| 보조회로의 정격전압(DC or AC) | V | 220;110 | |
| 기계적 수명 | 주기 | 10000 | |
1.2 진공 부하 스위치의 기술 파라미터
| 안건 | 단위 | 기준값 |
| 연락처의 격차 | mm | 17±1 |
| 접촉 스프링의 압축 이동 | mm | 4±1 |
| 평균 제작 속도 | m/s | 0.6±0.2 |
| 평균파괴속도(갭: 6mm) | m/s | 1.5±0.2 |
| 휴식 시간 | ms | ≤60 |
| 3상 접점의 비동기식 개폐 | ms | ≤2 |
| 접촉의 바운스 시간 | ms | ≤3 |
| 충전부 사이의 거리와 상간 거리 | mm | ≥300 |
| 상부 브래킷과 하부 브래킷 사이의 회로 저항 | μΩ | ≤80 |
| 제품 규격 |
1. GB 16926-1997 고전압 교류 부하 스위치-퓨즈 조합 2. IEC 60420 고전압 교류 부하 스위치-퓨즈 조합 |
| 주변 조건 |
1. 고도: 1000M 이하. 2. 주위 온도: -40℃-+40℃. 3. 공기의 상대 습도: month≤90%, daily≤95%. |
